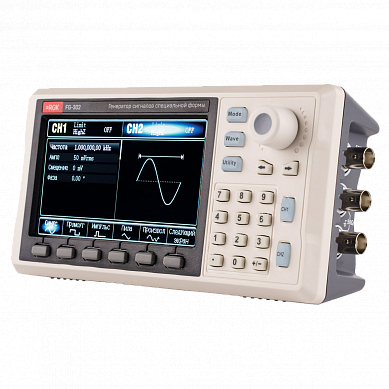

Генератор сигналов специальной формы RGK FG-302
Артикул 754637
Гарантия 1 год
Генератор сигналов специальной формы RGK FG-302, работающий в частотном диапазоне до 30 МГц, представляет собой компактный и легкий прибор, который не загромождает пространство на рабочем месте и может использоваться в лабораторных условиях и на выездных работах. Благодаря реализации DDS-технологии обеспечивается высокая точность и чистота воспроизведения широкого перечня сигналов с 14-битным разрешением, в том числе с их внутренней или внешней модуляцией или манипуляцией.
Конструкционное исполнение

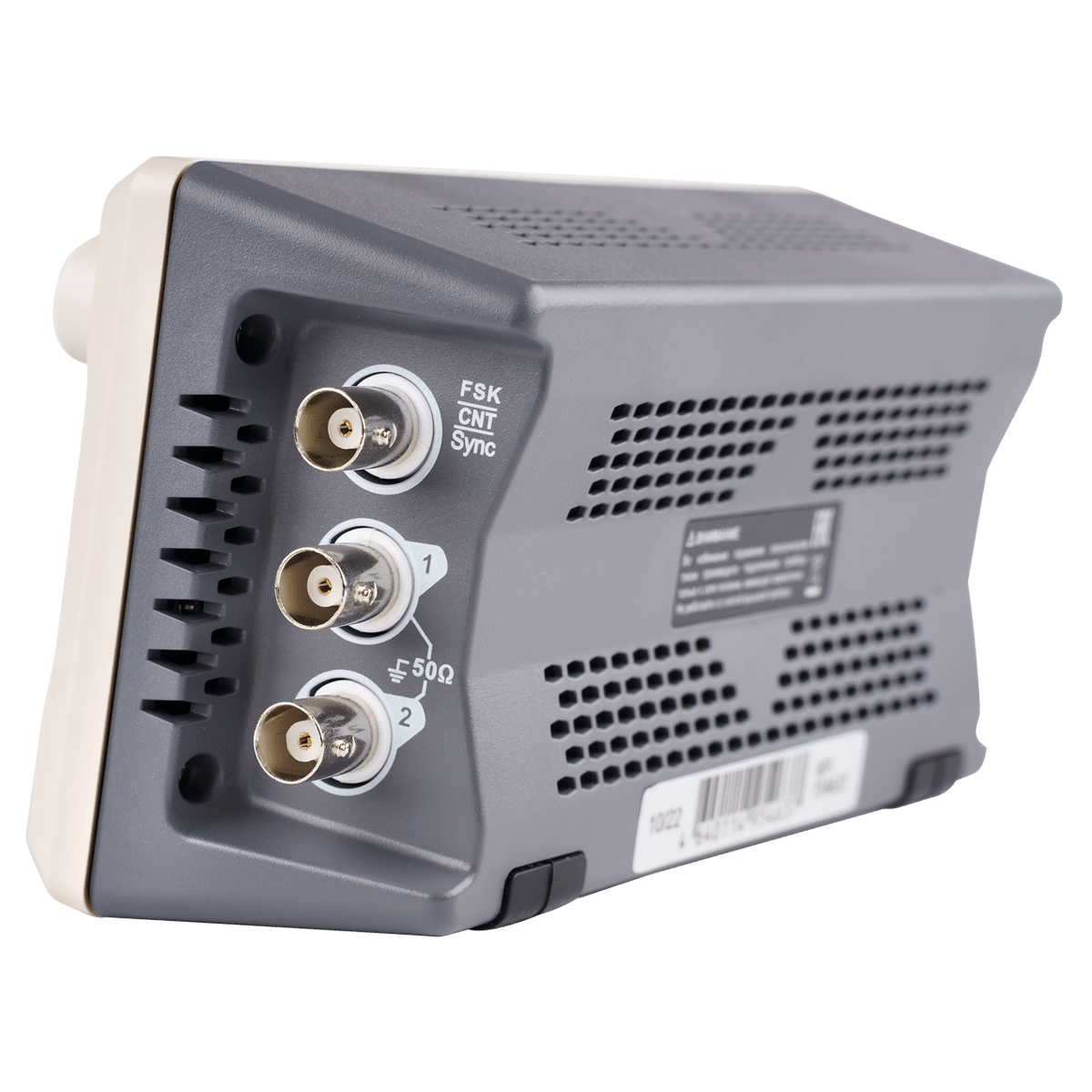

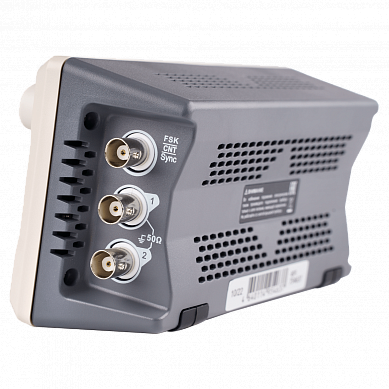

Цифровой генератор сигналов RGK FG-302 оборудован независимыми выходами CH1 и CH2, что обеспечивает возможность тестирования и отладки двухканальных устройств без задействования вспомогательных приборов. Дополнительный канал является входом встроенного частотомера, а также может применяться для синхронизации или для подключения внешнего модулирующего устройства.

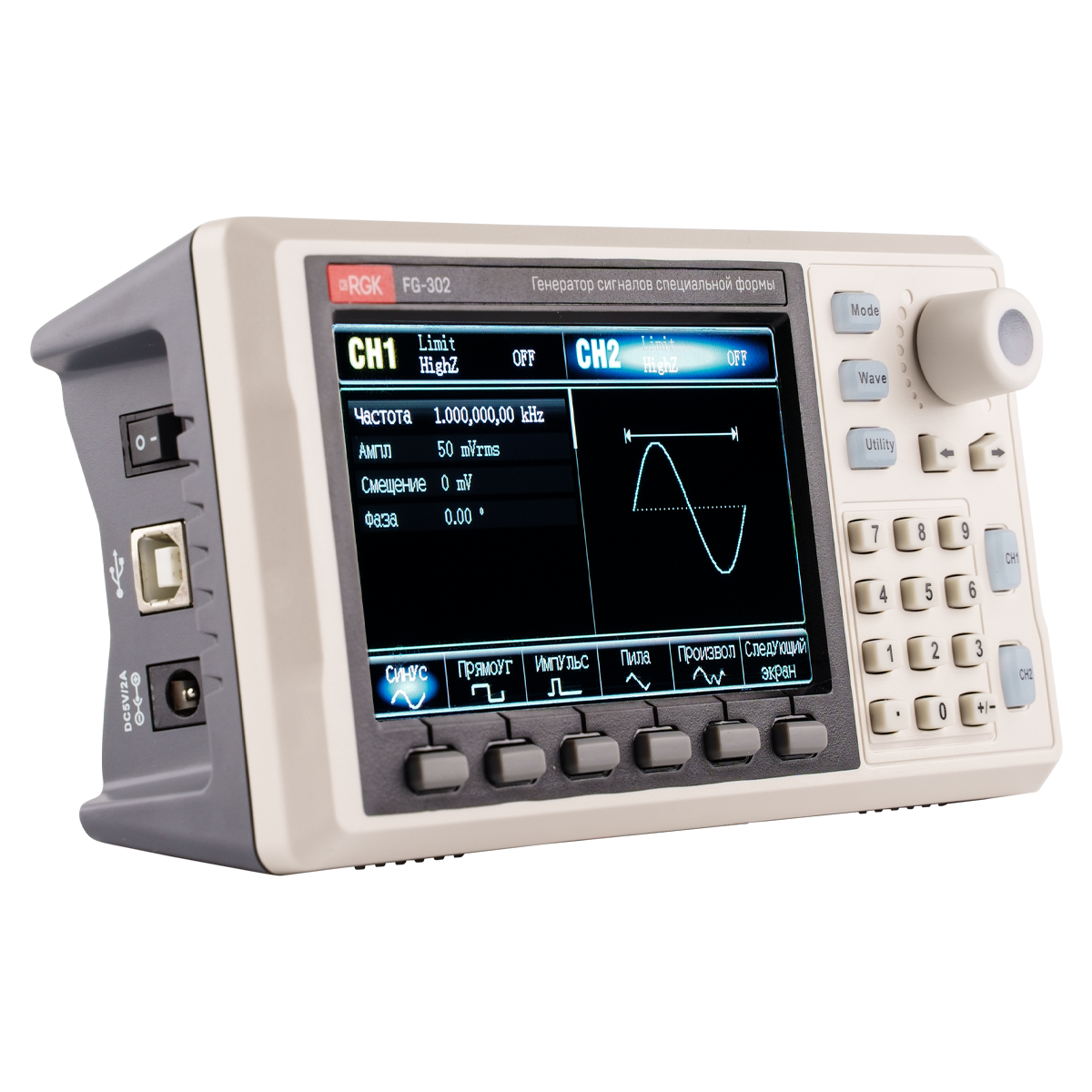

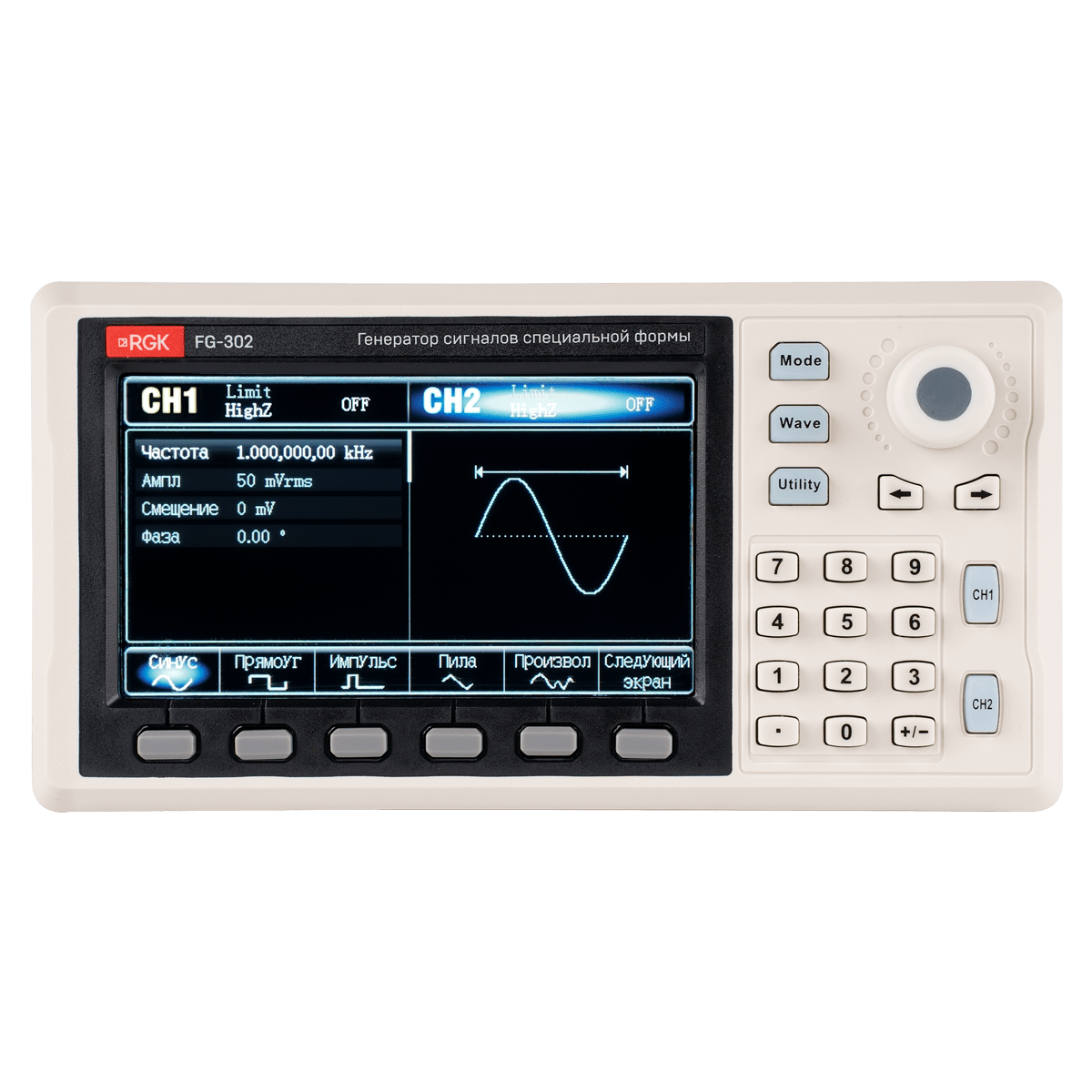

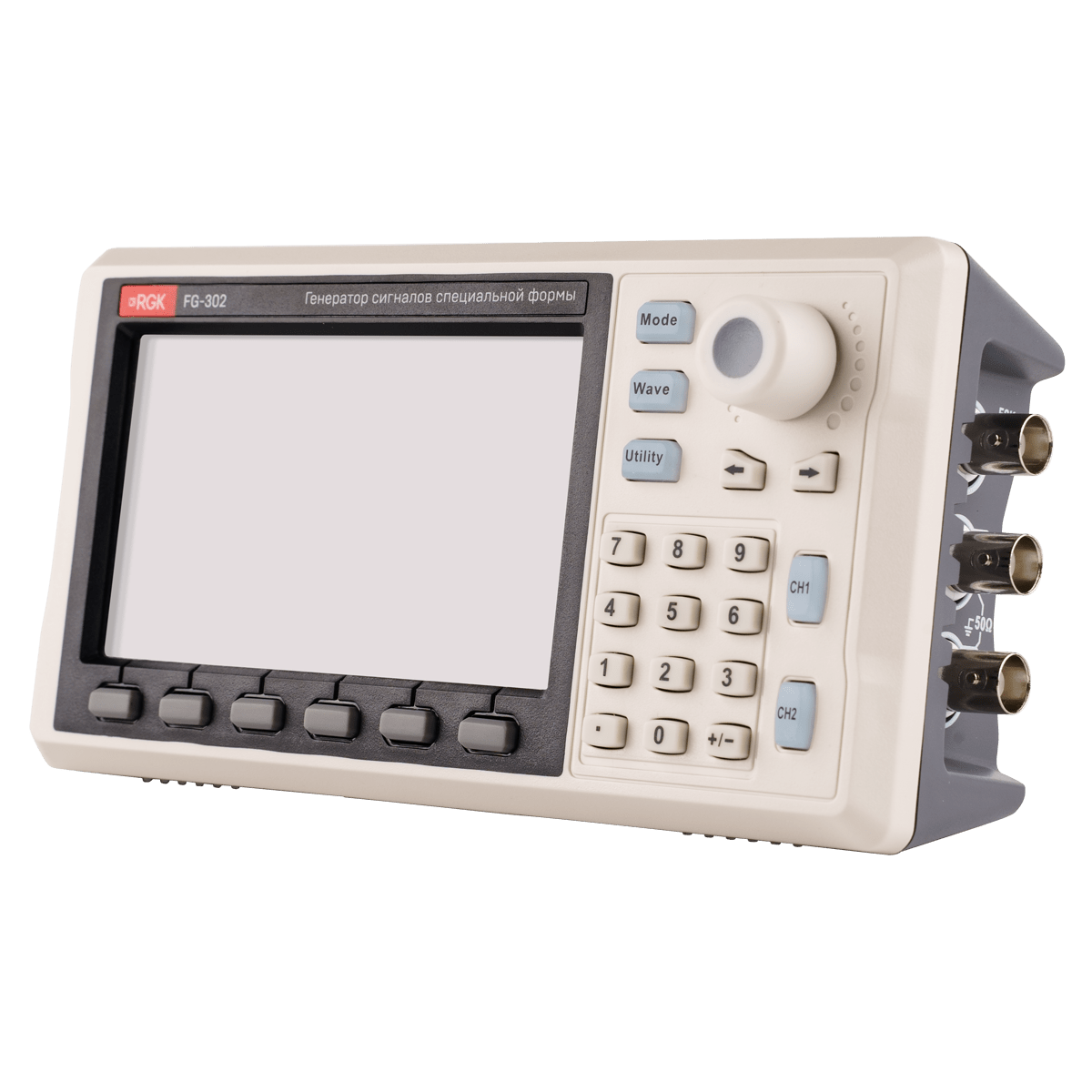

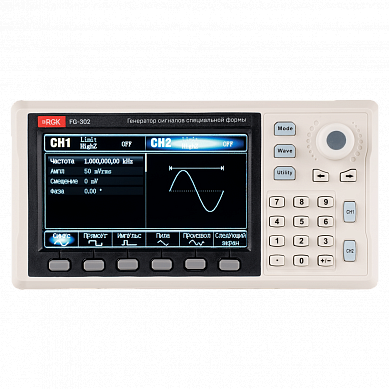

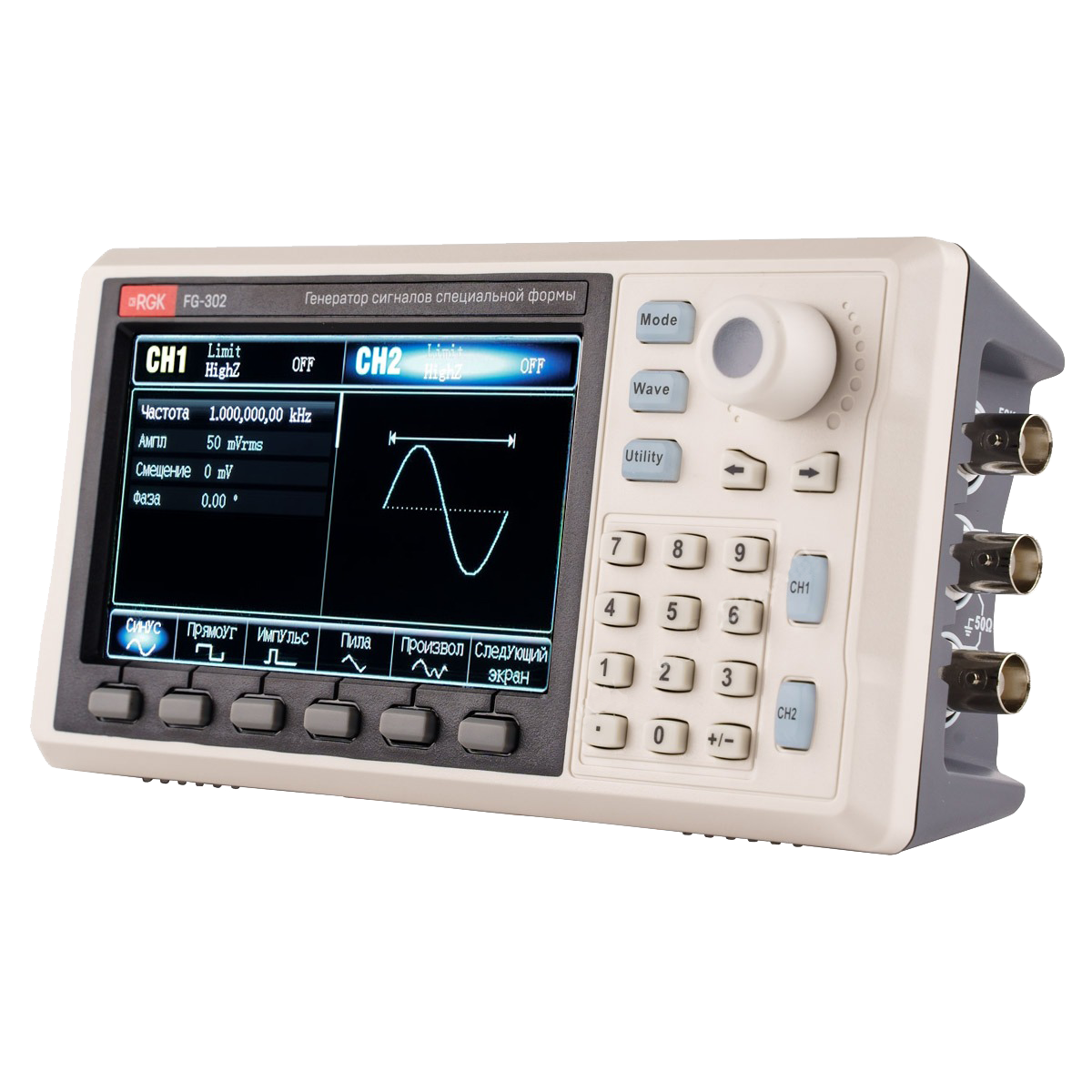

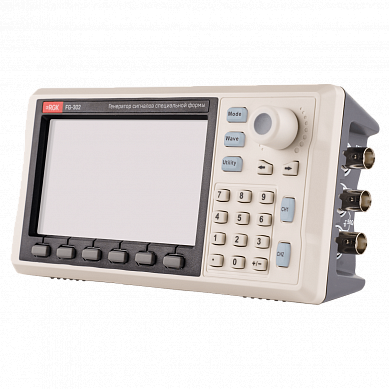

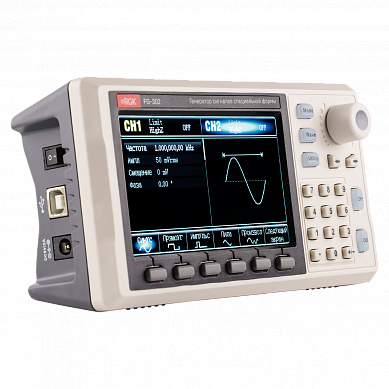

На передней панели расположен цветной графический дисплей. На нем отображается цифровая информация, а также изображение формы запрограммированного сигнала, за счет чего обеспечивается высокая информативность и наглядность исследований. В качестве органов управления генератор сигналов произвольной формы RGK FG-302 оснащен клавиатурой с цифровой панелью, функциональными клавишами и поворотным энкодером для плавной точной подстройки. Встроенная справочная система выдает контекстные подсказки о назначении каждой клавиши при длительном нажатии на нее.

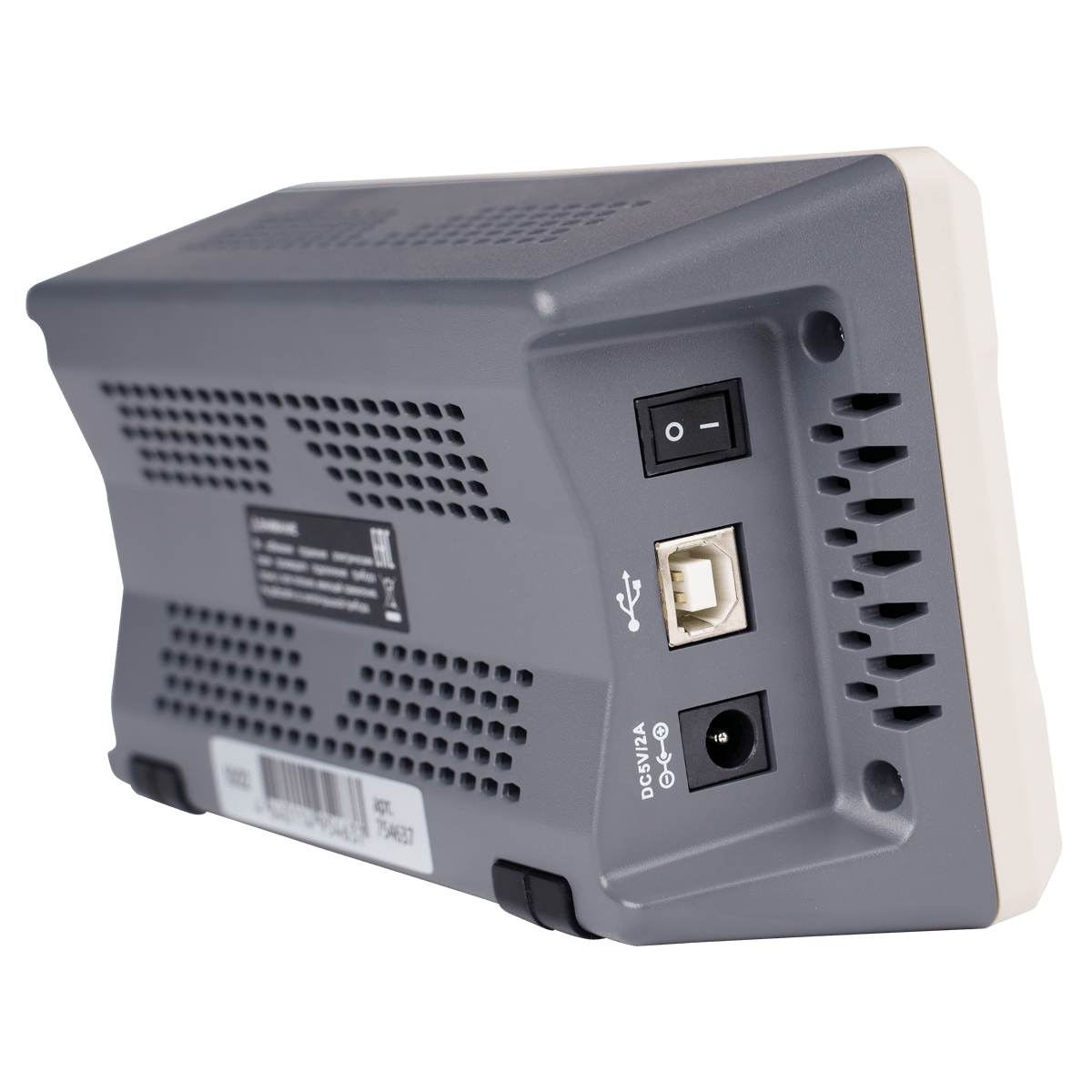

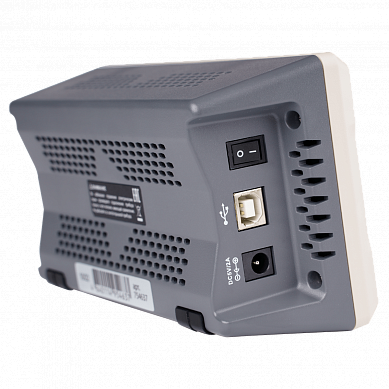

Для питания генератора используется внешний сетевой адаптер. При выполнении работ в местах без доступа к сети допускается подключение прибора к любому источнику 5 В/2 А с USB-выходом, например, к повер-банку или порту ноутбука.
Особенности генератора сигналов специальной формы RGK FG-302
- USB-интерфейс позволяет реализовать дистанционное управление и программирование.
- Высокая мощность выходного сигнала. Для предотвращения повреждений чувствительных устройств амплитуда может быть принудительно ограничена путем установки допустимого порогового уровня.
- Встроенный частотомер, способный заменить собой отдельный 6-разрядный прибор прецизионного класса, позволяет контролировать частотные параметры сигналов, а при работе с логическими последовательностями с TTL-уровнями – определять коэффициент заполнения.
- Внутренняя память может использоваться для загрузки до 24 пользовательских форм сигналов.
Количество каналов2
Максимальная рабочая частота30 МГц
Частота дискретизациидо 200 Мвыб/с
Размах по амплитуде≤10 МГц: от 1 мВ до 10 В (50 Ом)
Погрешность установки амплитуды± (5% от установленного значения + 2 мВ)
Сопротивление50 Ом
Изоляциямаксимальное значение напряжения 42 В относительно земли
Защитаканальная защита
Уровень входного сигналаСовместимый с ТТЛ
Диапазон частот входного сигналаот 100 мГц до 100 МГц
Относительная погрешность измерения частоты± 51 · 10<sup>-6</sup>
Разрешение7 разрядов
Тип связипо постоянному току
ДисплейTFT ЖК-дисплей диагональю 4,3 дюйма
Разрешение дисплея480 x 272 пикселей
Напряжение питанияпостоянное 5В, 2А
Потребляемая мощность10 Вт
Температура рабочаяот -10 до +40 ℃
Температура храненияот -20 до +60 ℃
Высота над уровнем морядо 2000 м
Габаритные размеры70 x 172 x 89 мм
Масса0,4 кг

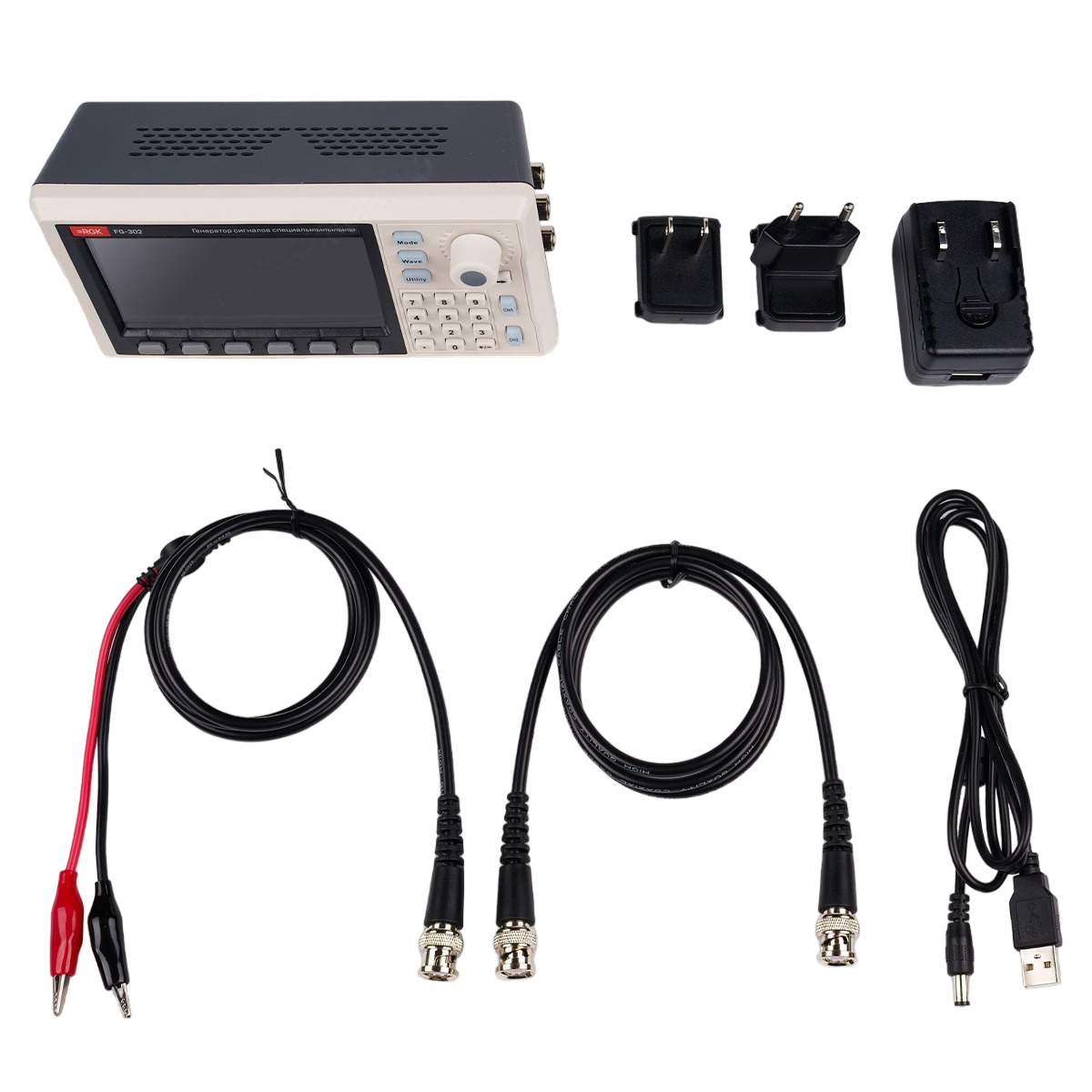

Генератор сигналов специальной формы RGK FG-302
1 шт
Кабель питания
1 шт
Адаптер питания
1 шт
Соединительный кабель с разъемом BNC и зажимами "крокодил"
1 шт
Соединительный кабель с разъемами BNC - BNC
1 шт
