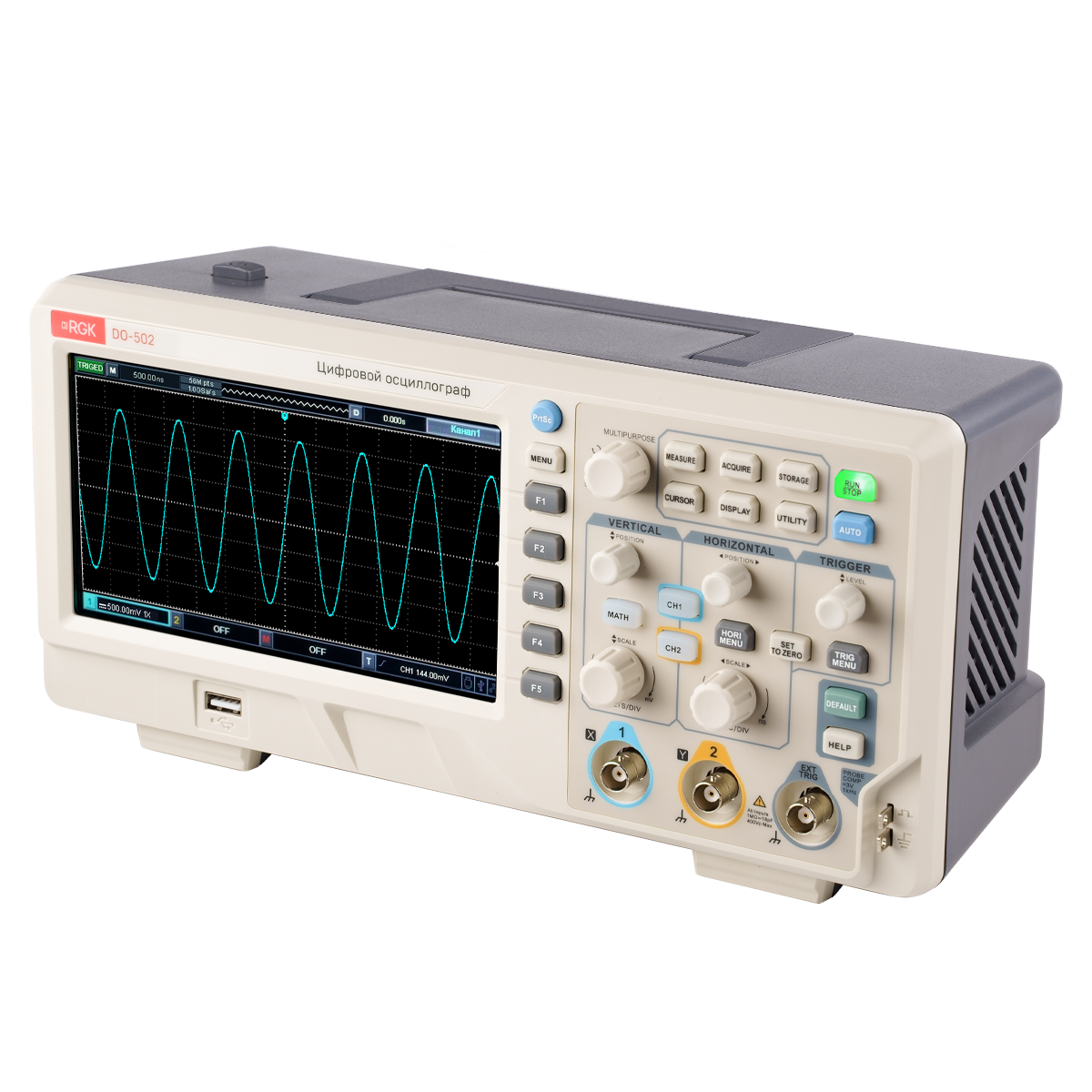

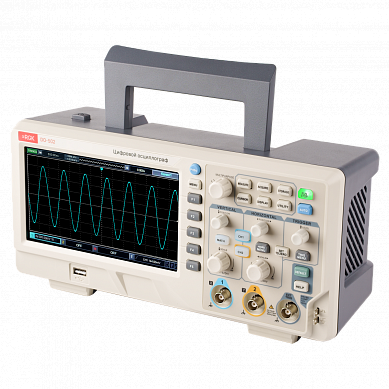

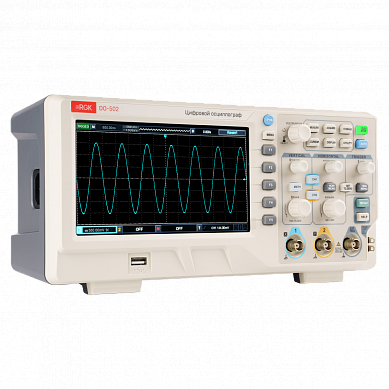

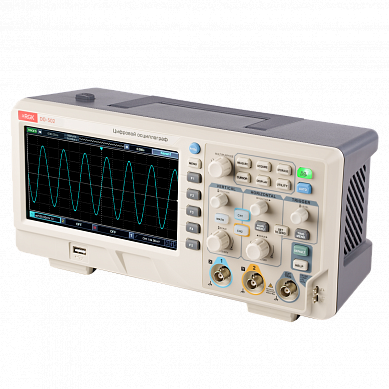

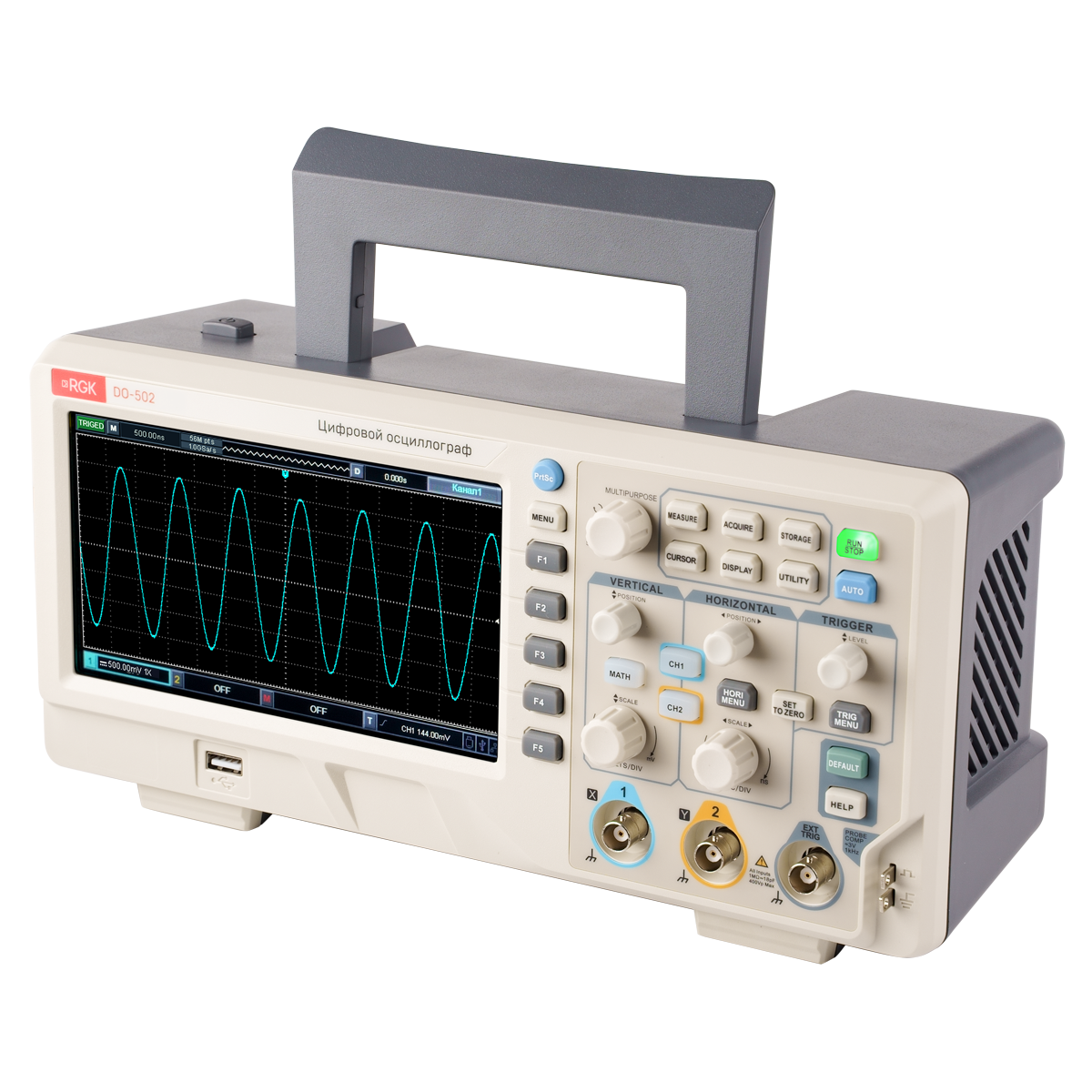

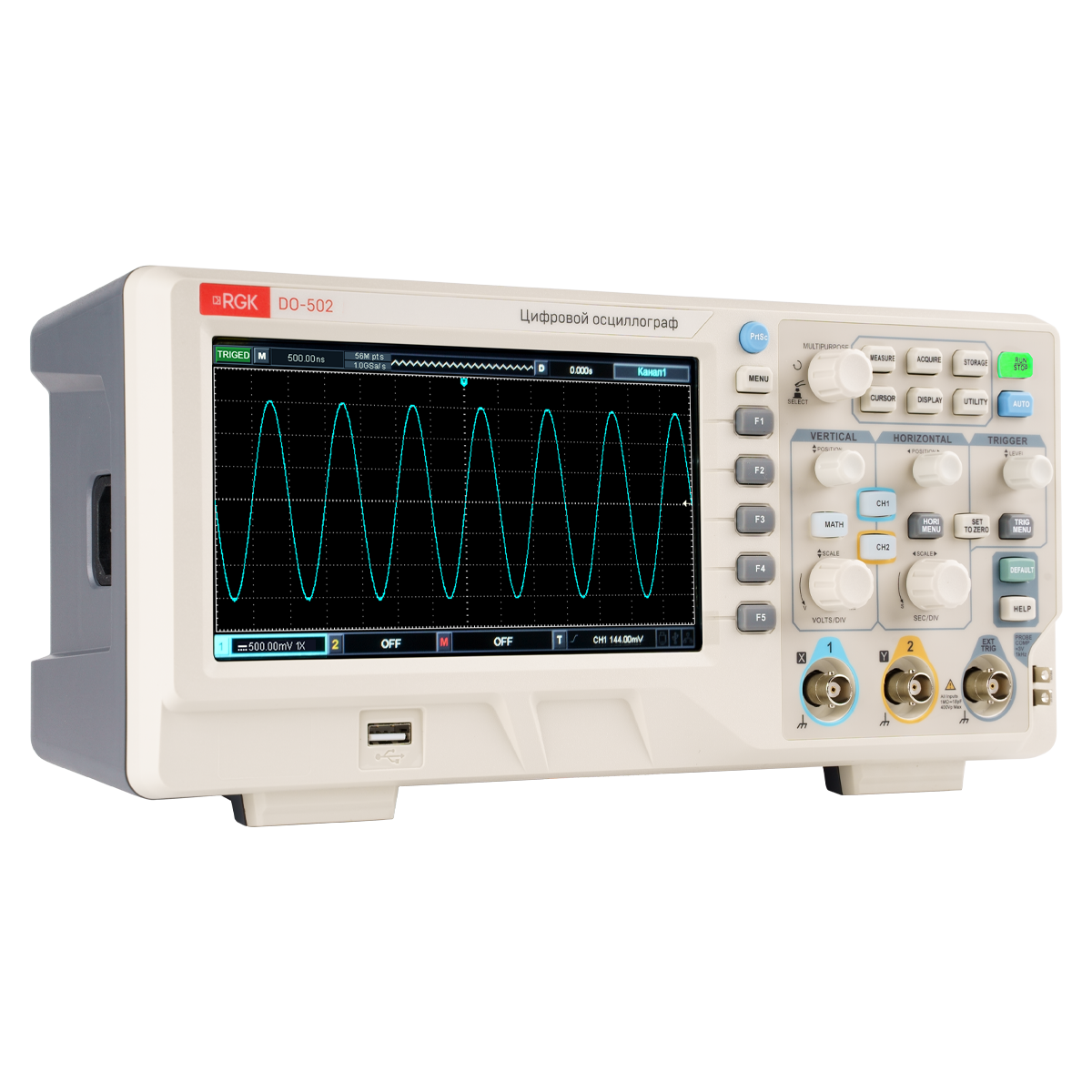

Цифровой осциллограф RGK DO-502
Артикул 754583
Гарантия 1 год
Цифровой осциллограф RGK DO-502 - двухканальный лабораторный прибор с полосой пропускания 50 МГц, который, благодаря доступной цене, является привлекательным решением для радиолюбителей, частных мастеров, бюджетных учебных заведений и т.п.
Русифицированная программная оболочка и встроенная справочная система максимально упрощают обращение с устройством, а наглядный управляющий интерфейс, как у типовых аналоговых приборов, и наличие режима автонастройки позволяют быстро освоить его любому технически грамотному пользователю.
Функциональные возможности
Как прибор бюджетной категории, цифровой осциллограф RGK DO-502 оснащается 8-битным АЦП. При этом, подобно моделям профессионального класса, устройство снабжено широким перечнем средств для оперативного определения характеристик сигналов, их математической обработки и анализа. В модель интегрирован частотомер с разрядностью 6 бит, реализована функция автоматического измерения 34 параметров, а также режим курсорных измерений. Для базового анализа спектра сигналов предусмотрен режим БПФ. Функция увеличения выбранного фрагмента окна позволяет подробно исследовать отдельные элементы осциллограмм. Поддерживается режим X-Y при необходимости контроля фазировки и соотношения частот, а также выполнение математических операций с сигналами первого и второго каналов, с отображением итоговой осциллограммы.
Преимущества осциллографа RGK DO-502
- Поддержка режима допускового контроля с выдачей сигнала через отдельный выход, дает возможность использовать оборудование для серийной проверки объектов контроля на соответствие их выходных параметров нормативным показателям.
- Настраиваемый частотный фильтр позволяет выборочно работать в определенной полосе частот входных сигналов.
- Гибкое сохранение данных – запись осциллограмм и снимков с экрана возможна во встроенную память или на съемный носитель
Конструкционное исполнение

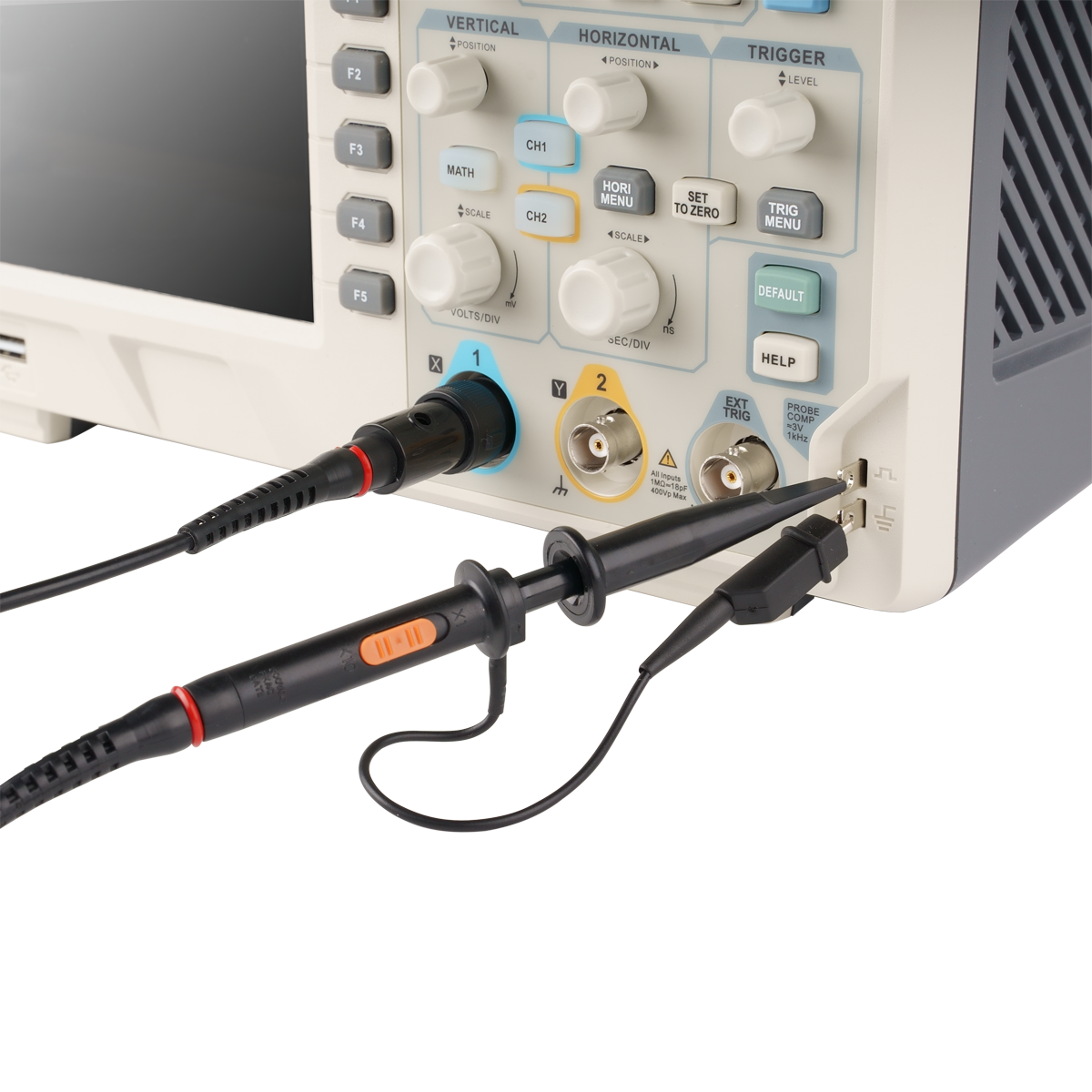

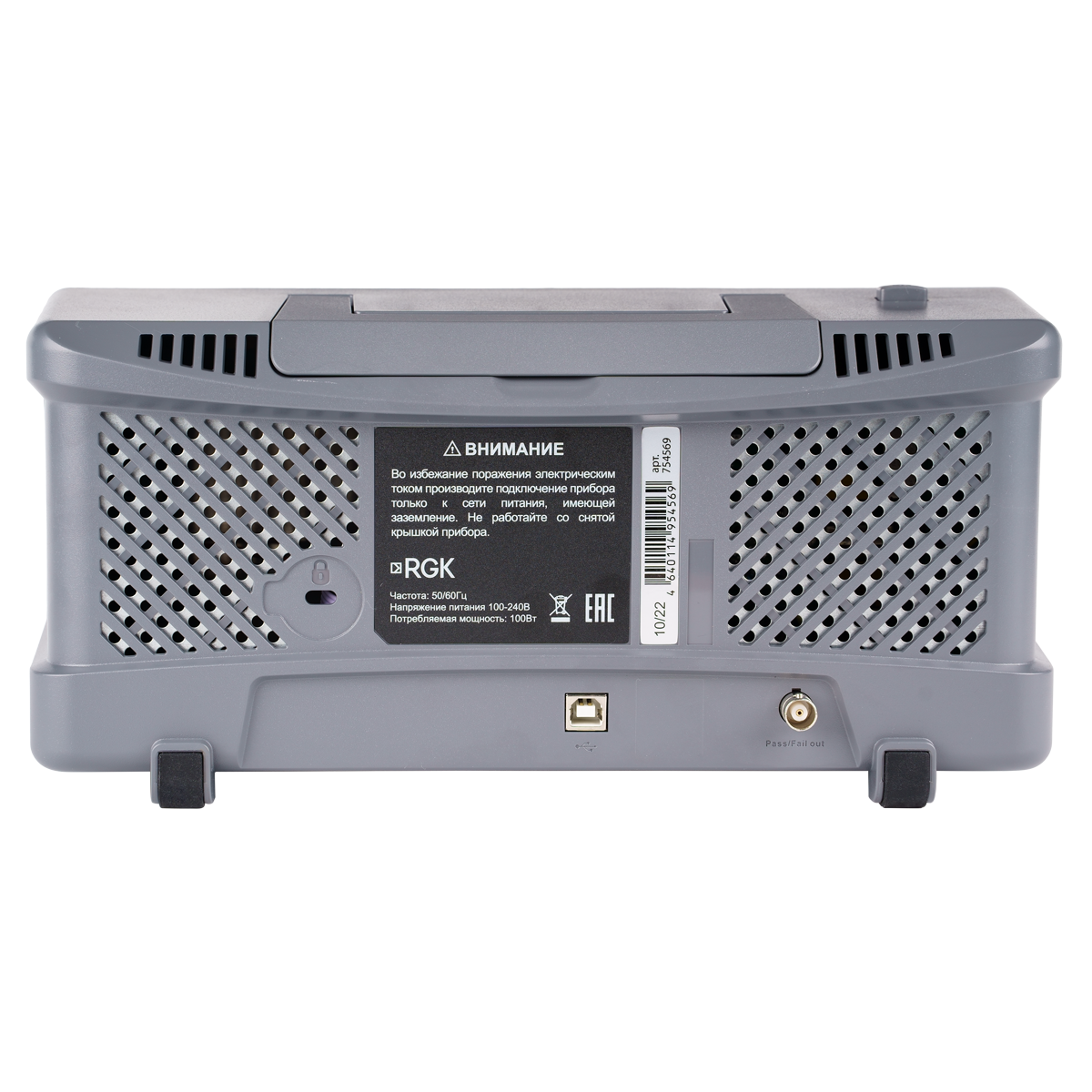

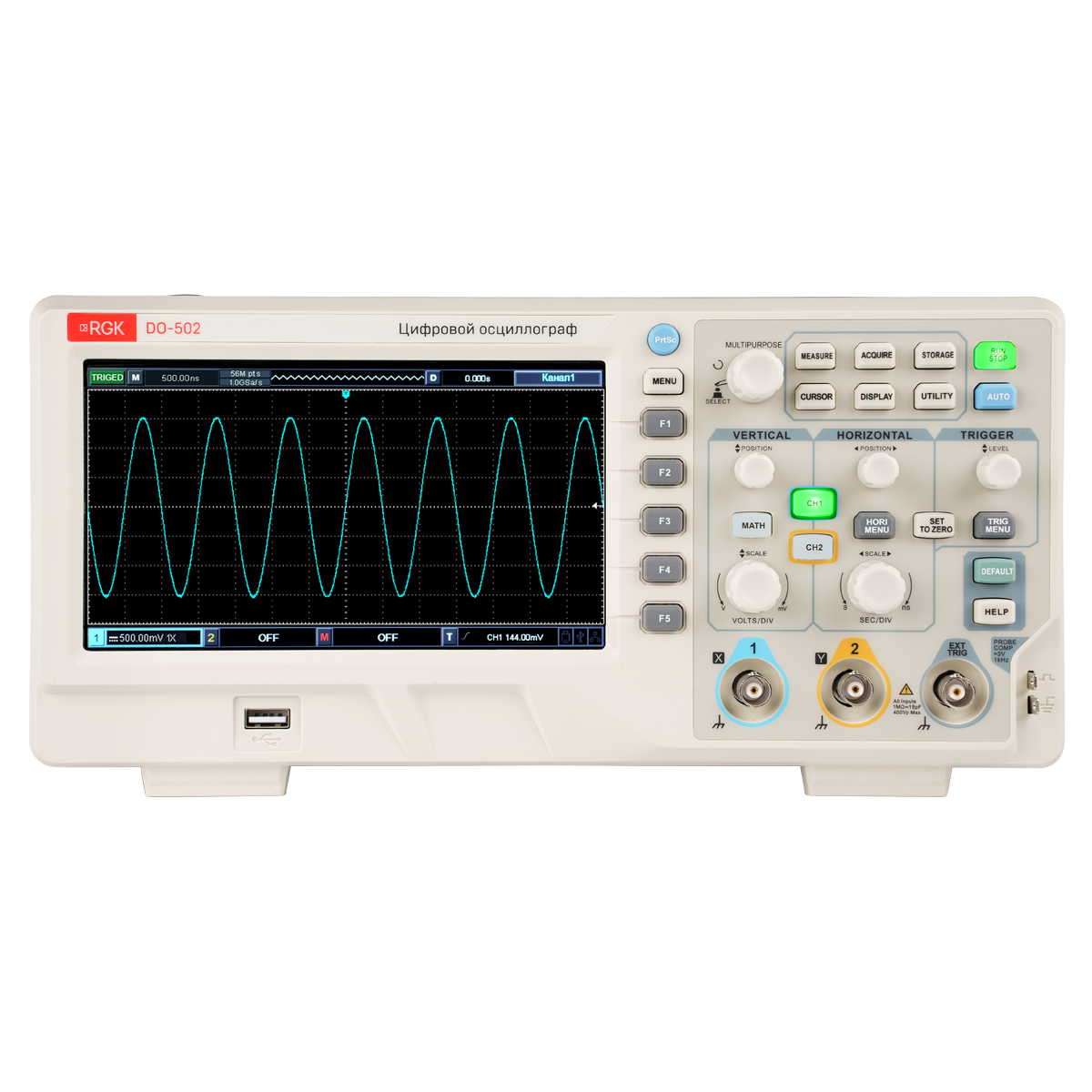

Благодаря компактному размеру, при толщине корпуса всего 137 мм осциллограф RGK DO-502 не загромождает пространство на рабочем месте. Для отображения данных используется цветной дисплей с диагональю 7 дюймов. Два аналоговых канала и вход синхронизации вынесены в нижнюю часть лицевой панели. Для подключения съемного носителя прибор оборудован USB-портом с передней стороны, под дисплеем, и интерфейсом с тыльной части корпуса для подсоединения к ПК, который может использоваться для прямого обмена данными и реализации режима дистанционного управления.
Тип осциллографацифровой
Вертикальная система
Количество каналов2
Полоса пропускания50 МГц
Время нарастания фронта импульса≤7 нс
Разрядность аналого-цифрового преобразователя8 бит
Диапазон коэффициента вертикальной разверткиот 1 мВ/дел до 20 В/дел
Отключаемое ограничение полосы пропускания аналогового сигнала20 МГц
Горизонтальная система
Максимальная частота дискретизации500 Мвыб/с
Диапазон временной разверткиот 2 нс/дел до 50 с/дел
Глубина памяти1 канал – 64 кб, 2 канала – 32 кб
Математические операции
Операции над осциллограммами＋, －, ×, ÷, FFT (БПФ)
Оконные функции для БПФХэннинга, Блэкмана, Хэмминга, прямоугольное
Цифровой фильтрвысокочастотный, низкочастотный, подавление полосы
Общие характеристики
ЖК-дисплей7 дюймов
Разрешение дисплея800 х 480 пикселей
Напряжение питания~100-240 В
Габаритные размеры152 х 311 х 137 мм
Масса2 кг

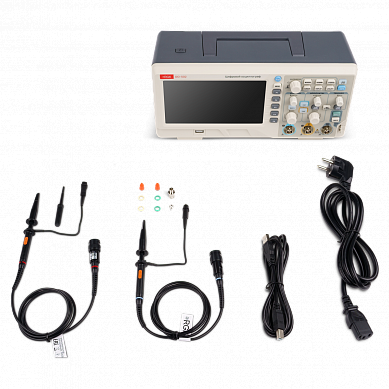

Цифровой осциллограф RGK DO-502
1 шт
Кабель питания
1 шт
Пассивный пробник
2 шт
USB-кабель
1 шт
