Лазерный датчик расстояния RGK DP50 способен выполнять измерения в диапазоне до 50 м с разрешением 1 мм и 2-миллиметровой точностью, работая в составе автоматизированных систем и установок, и может использоваться для отслеживания перемещения, регистрации местоположения, проверки геометрических размеров, определения расстояния до объектов контроля и т.п. В отличие от других модификаций семейства DP, данное изделие реализует только цифровой метод считывания показаний и не оборудуется релейными контурами. За счет отсутствия встроенного дисплея и кнопок управления устройство лучше защищено от негативных физических воздействий, что позволяет эксплуатировать измеритель в жестких промышленных условиях.
Поддерживаемые режимы работы
- Непрерывные измерения со считыванием показаний компьютером с датчика с установленным временем опроса
- Автоматические измерения с выбранной временной задержкой
- Однократные замеры по сигналу аппаратного триггера
Конструкция

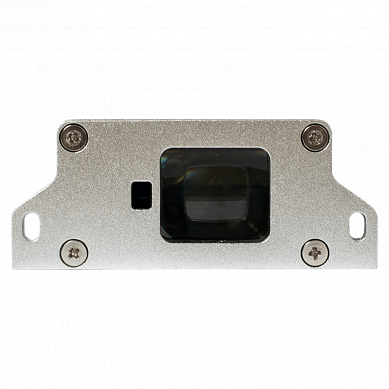

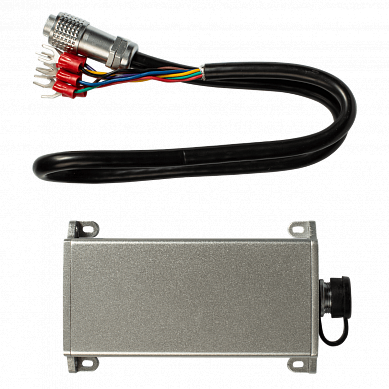

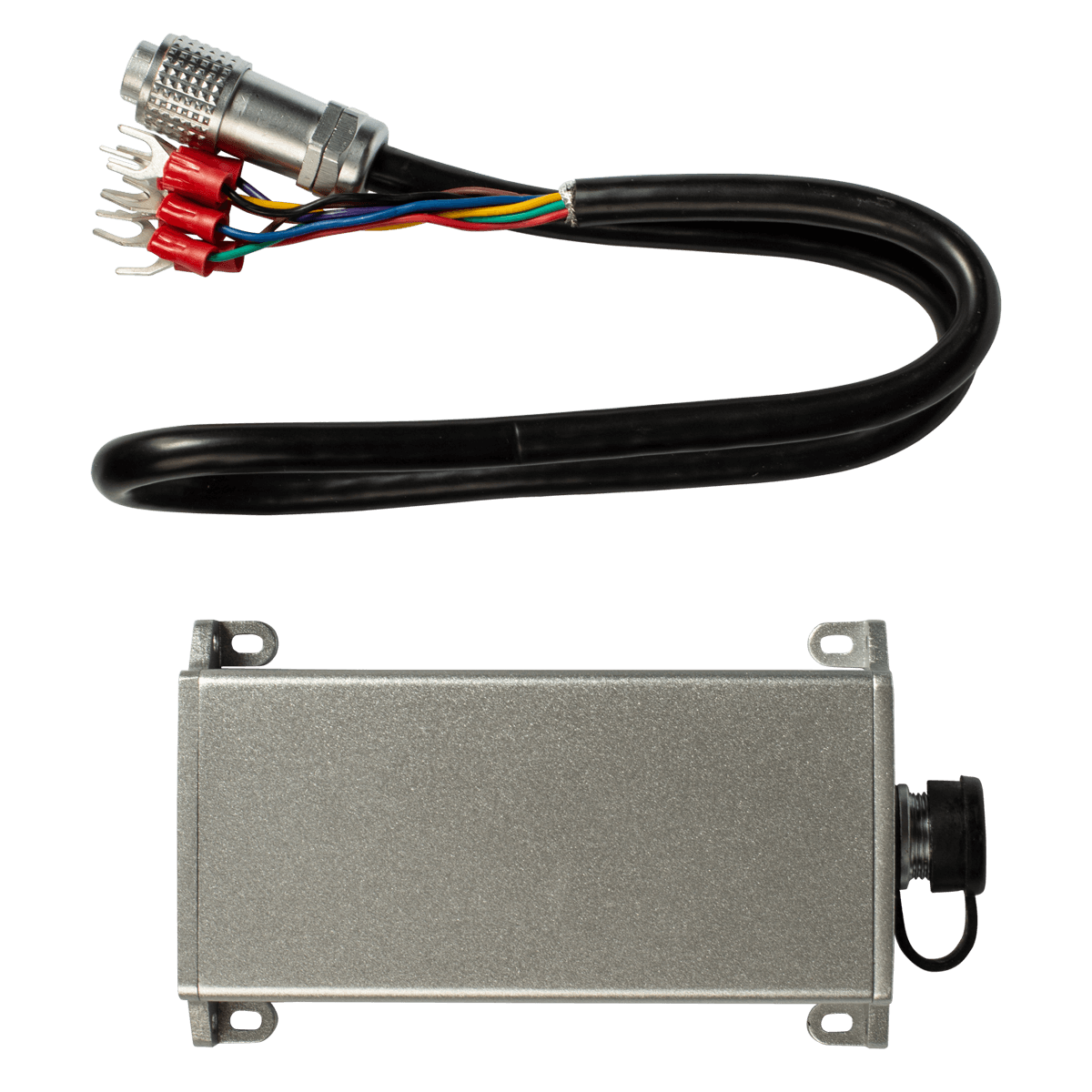

Цифровой промышленный дальномер RGK DP50 выполнен в прямоугольном корпусе, изготовленном из алюминиевого сплава методом литья под давлением. Окна лазерного излучателя и приемника расположены с противоположной стороны от 9-пинового соединительного разъема, через который осуществляется управление измерителем, считывание данных и питание устройства. Для монтажа на двух боковых плоскостях и с нижней стороны изделия предусмотрены выступы с соответствующими крепежными отверстиями.
Функциональные и особенности
Обмен данными между сенсором и ПК производится по протоколу MODBUS RTU. Поддерживается возможность подключения изделия через шину RS232 или RS485, в том числе через соответствующий USB адаптер – с прямым соединением для одного измерителя или к общей витой паре, когда задействуются до 64 дальномерных устройств в системе. Для их идентификации следует использовать физическую или логическую адресацию. В первом случае адрес задается с помощью внутреннего 6-разрядного DIP-переключателя, а во втором – программно. При настройке отдельного устройства используется универсальный адрес 255.
С помощью ПО LDS Monitor можно производить индивидуальную или сетевую настройку через меню до 16 лазерных дальномеров RGK DP50, а также считывать с каждого устройства при последовательном опросе информацию о текущем состоянии, физическом и логическом адресе, выбранном рабочем режиме, установленном времени задержки, измеренном расстоянии и пр.
Диапазон измерения0,2 м–50 м
Вольтовый/токовый выходнет
Погрешность выходного напряжениянет
Погрешность выходного токанет
Частота измерений1 Гц–10 Гц
Класс лазеракласс II, 660±15 нм, <1 мВт
Разрешение измерения1 мм
Погрешность измерения±(2 мм + d * 0,01 %)
Тип лазеракрасный лазер
Дисплейнет
Время отключения подсветки180 сек
Способ управленияизмерение до отключения, непрерывное измерение
Порт RS485есть
Порт RS232есть
Релейный выход1 контур (не должен превышать DC 36 В, 0,5 А)
Источник электропитания15–26 В пост. тока
Потребление электроэнергии<3,0 Вт
Степень защитыIP67
Материал корпусалитой, алюминиевый
Рабочая температура-10 °C — +50 °C
Температура и влажность хранения-20 °C — +60 °С, 20% – 85% отн. вл.
Защита от перегреваизмерение прекращается, если корпус нагревается до температуры выше 70°C и возобновляется, если корпус остывает до температуры ниже 70°C.
Размеры123 x 60 x 30,7 мм
