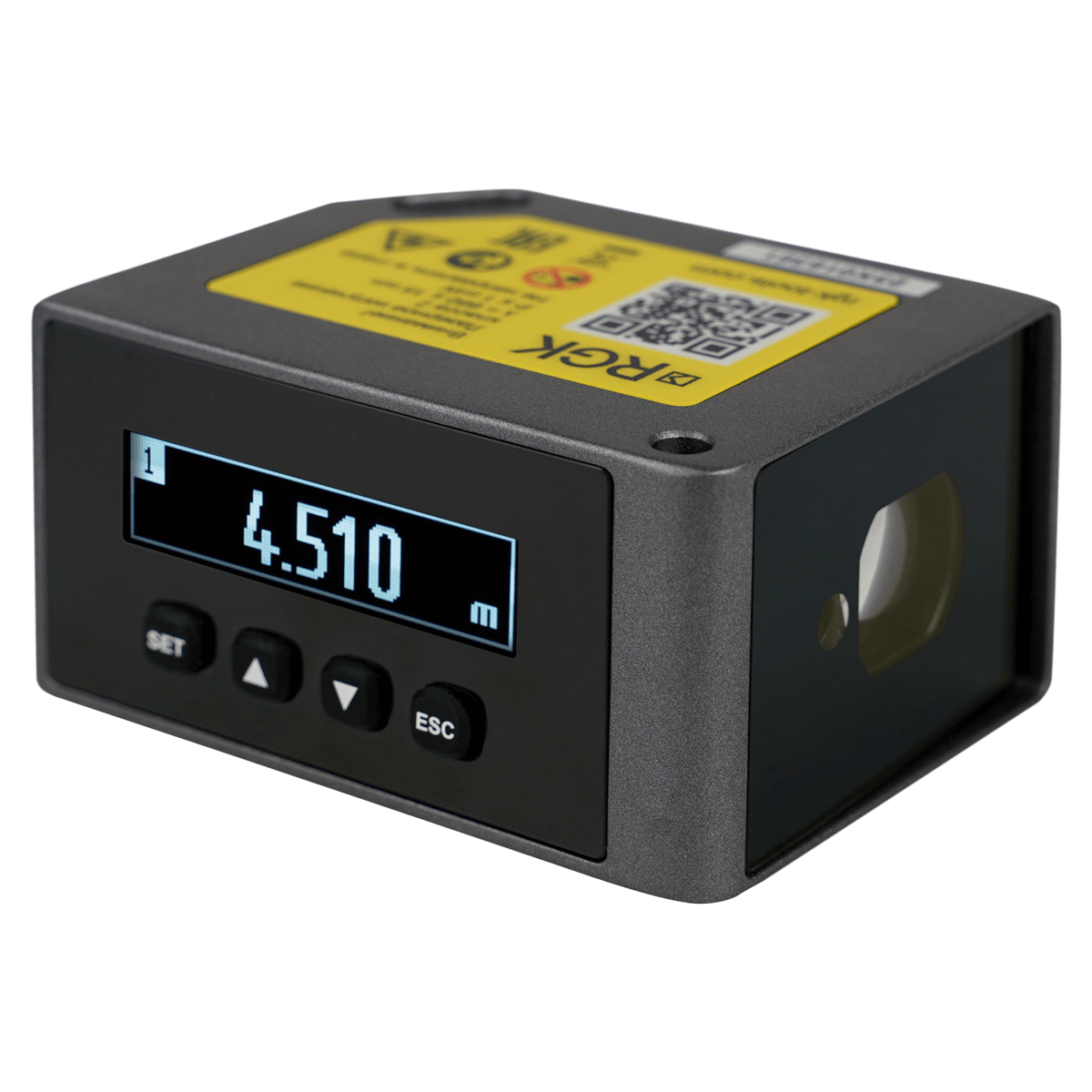

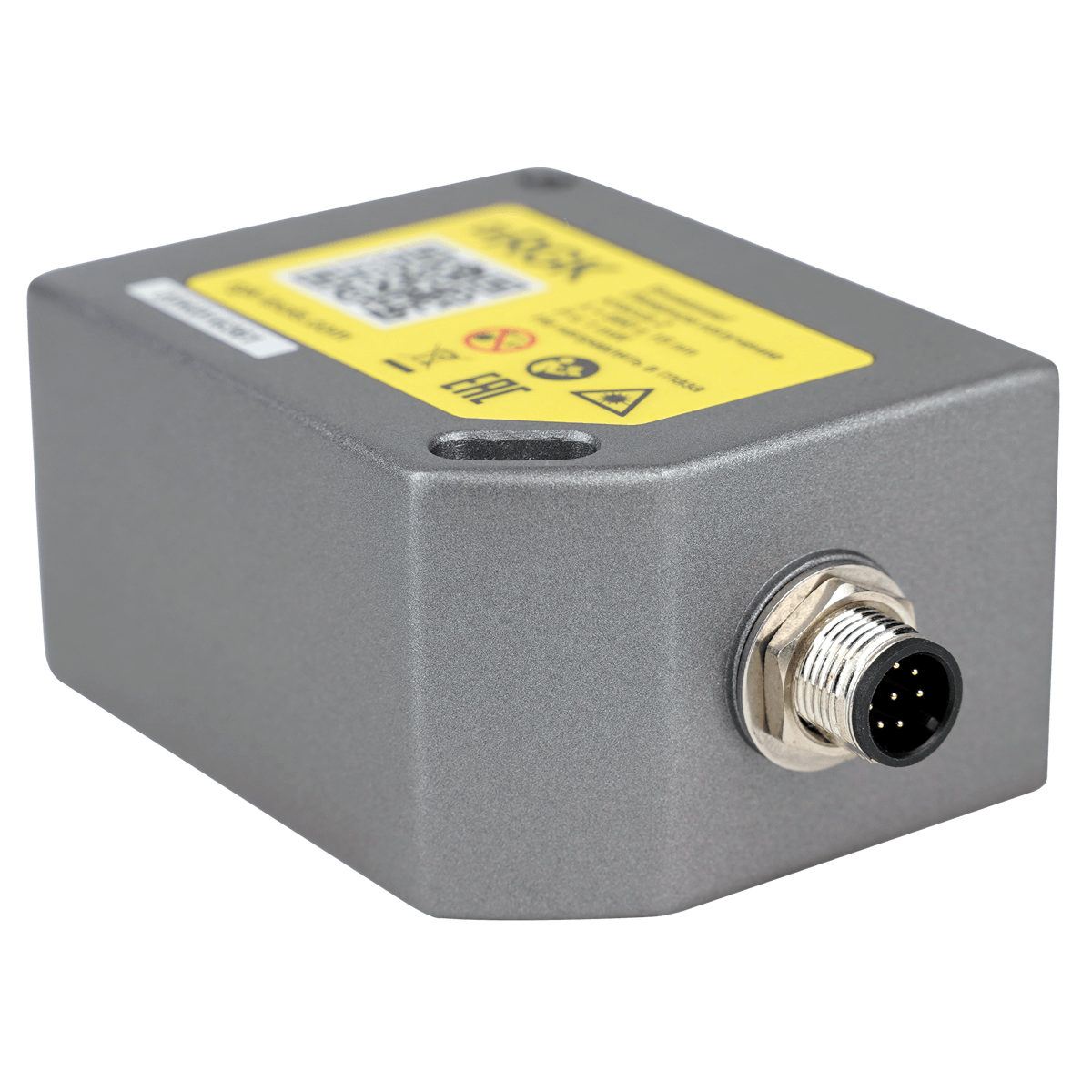

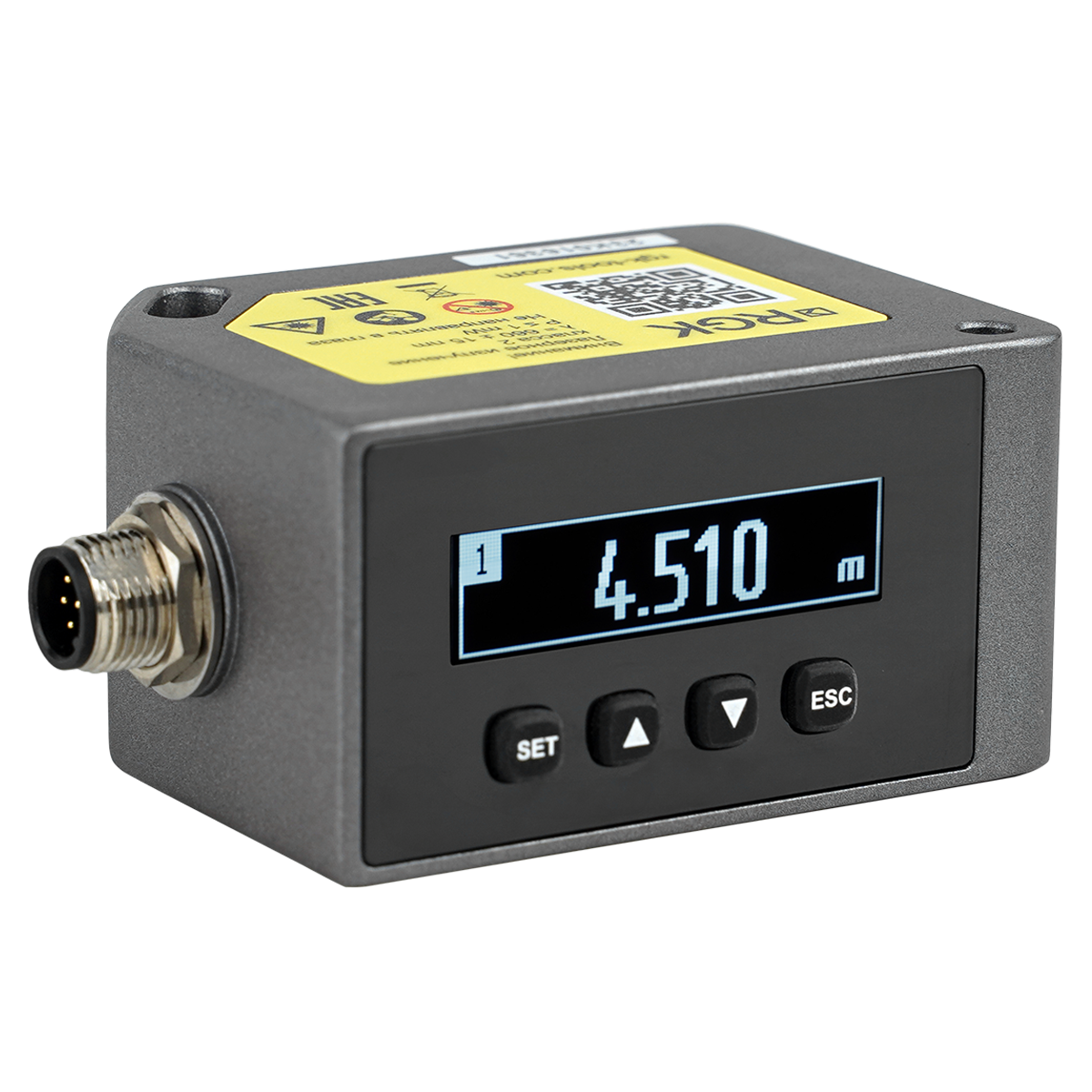

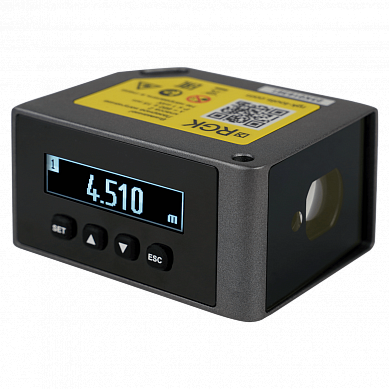

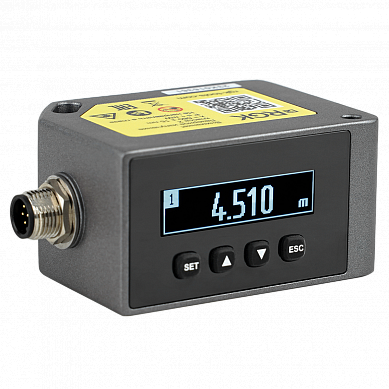

Лазерный датчик расстояния RGK DP502B (с вольтовым и токовым выходом)
Артикул 757454
Гарантия 1 год
Лазерный датчик расстояния RGK DP502B, рабочий диапазон которого составляет 0,2 – 50 м, позволяет определять удаление, размер, смещение целевых объектов бесконтактным методом, а также решать другие измерительные задачи. Изделие специально разработано для использования в составе автоматизированных систем и может использоваться для контроля технологических процессов, отслеживания деформаций при эксплуатации конструкций и сооружений, и т.п. От модели DP50, обладающей таким же измерительным диапазоном, устройство отличается повышенным быстродействием, благодаря чему предпочтительнее при работе с быстро движущимися целевыми объектами.
Преимущества промышленного дальномера RGK DP502B
- Высокая точность – фазовый метод измерений обеспечивает получение результатов с погрешностью, не превышающей ±2 мм + d*0,01%.
- Промышленное исполнение – корпус датчика, изготовленный из цинкового сплава методом литья под давлением, защищен от воздействия пыли и влаги в соответствии с категорией IP67 и обладает высокой прочностью, благодаря чему способен противостоять жестким эксплуатационным условиям.
- Многофункциональность – устройство может интегрироваться в автоматизированные системы с цифровым и аналоговым интерфейсом, реализуя измерительные функции, а также работать в качестве датчика приближения, обеспечивая коммутацию исполнительных цепей или активацию сигнализации с помощью релейного выхода.
Эксплуатационные возможности и особенности
Обмен данными между измерителем и компьютерным оборудованием производится по протоколу MODBUS RTU. Через настройки доступно переключение интерфейса между RS232 и RS485, что позволяет реализовать как одноточечное, так и многоточечное подключение – когда в системе используется несколько однотипных датчиков.
При эксплуатации в составе промышленных сетей с интерфейсом «токовая петля» или с управлением по уровню напряжения, лазерный датчик расстояния RGK DP502B может выдавать аналоговый сигнал, имитируя измерение на выбранной дальности без активации лазера – при выборе соответствующего режима через меню. Данная функция упрощает отладку системы, исключая необходимость задействования отдельного калибровочного оборудования.
Релейный выход за счет транзисторного управления обладает повышенным быстродействием. Он снабжен двумя каналами с отдельной настройкой, для каждого из которых может быть установлен верхний и нижний порог срабатывания, а также, при необходимости, задано инвертирование сигнала.
Диапазон измерения0,2 м – 50 м
Вольтовый/токовый выходнастраиваемый, 0–5 В/ 0–10 В/4–20 мА/0–20 мА/0–24 мА
Погрешность выходного напряжения0,2 %+0,5 мВ
Погрешность выходного тока0,2 %+0,005 мА
Коммуникационный интерфейсRS232/RS485 (переключаемый)
Частота измерений1 Гц–40 Гц
Класс лазеракласс II, 660±15 нм, ≤1 МВт
Разрешение измерения1 мм
Погрешность измерения±(2 мм+d*0,01%)*
Тип лазеракрасный
Размер пятна@1м ⌀6мм; @10м ⌀8мм; @20м ⌀12мм; @30м ⌀16мм

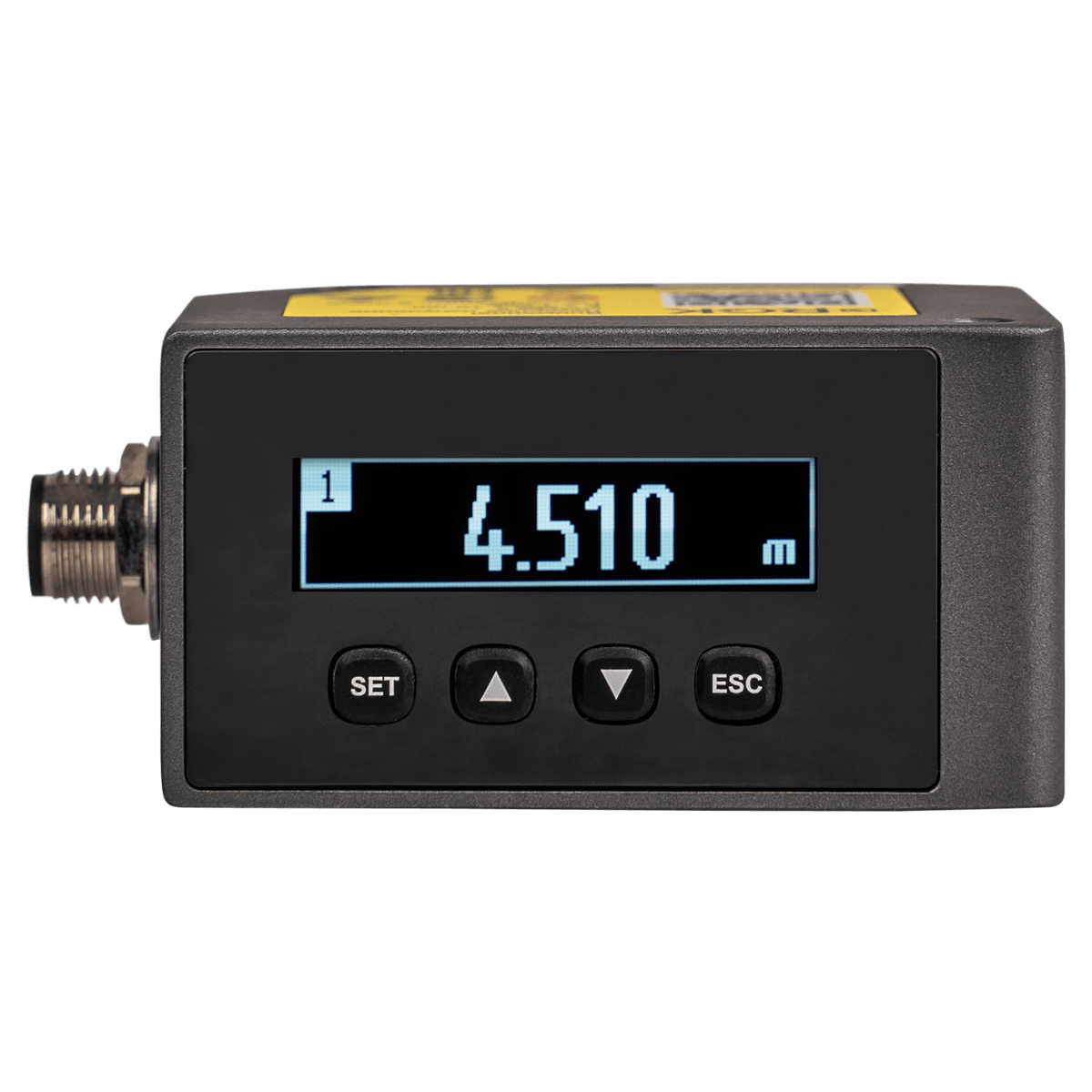

Дисплейматричный экран с разрешением 128x32 точек
Время отключения подсветки30 минут (может быть установлено в положение всегда включена)
Способ управленияизмерение до отключения, непрерывное измерение
Релейный выход2 контура (не должны превышать DC 36 В, 0,5 А)**
Источник электропитания15–30 В постоянного тока
Потребление электроэнергии<3,0 Вт
Степень защитыцинковый сплав, отлитый под давлением
Рабочая температура-10 °C — +50 °C
Температура и влажность хранения-20 ... +60°С, 20% – 85% отн. вл.
Защита от перегреваизмерение прекращается, если корпус нагревается до температуры выше 70°C и возобновляется, если корпус остываетдо температуры ниже 70°C
Размеры88,45 x 40 x 59,3 мм (не учитывая платформу-основание)
