Лазерный датчик расстояния RGK DP302B обеспечивает 2-миллиметровую точность измерений на дальностях от 20 см до 30 м. Он может использоваться в составе автоматизированных систем для контроля технологических процессов на производстве, в том числе для проверки толщины и других линейных размеров продукции, выявления отклонений местоположения и отслеживания перемещения элементов оборудования, и т.п., а также для решения других прецизионных задач. Главным отличием модификации «B» от базового варианта является наличие дополнительных выходов тока и напряжения, что обеспечивает возможность использования измерителя в составе промышленных систем с аналоговым управлением.
Преимущества промышленного дальномера RGK DP302B

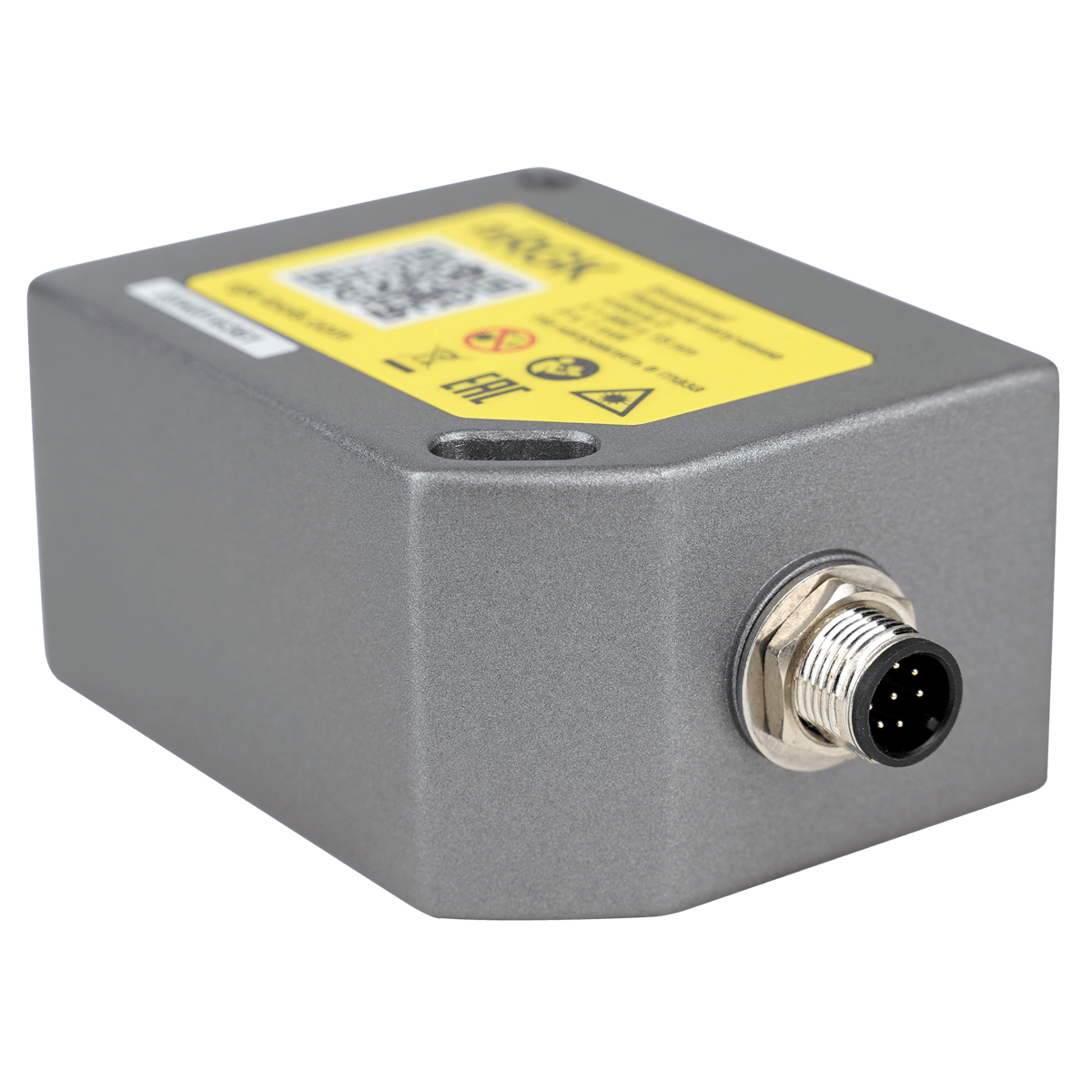

- Благодаря прочному корпусу в защищенном исполнении, прибор может применяться в разных промышленных отраслях с жесткими производственными условиями.
- Наличие релейного двухканального выхода, помимо цифровой и аналоговой линии, дает возможность использовать измеритель не только как дальномер, но и в качестве сенсора приближения, обеспечивая автоматическую активацию исполнительных устройств или сигнализации, когда расстояние до целевого объекта достигает установленного порогового значения.

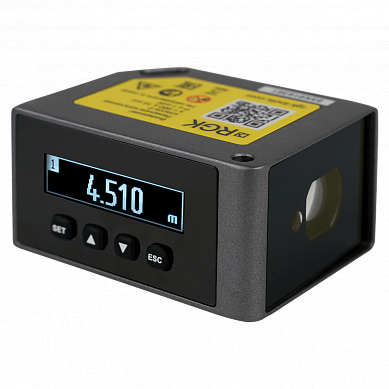

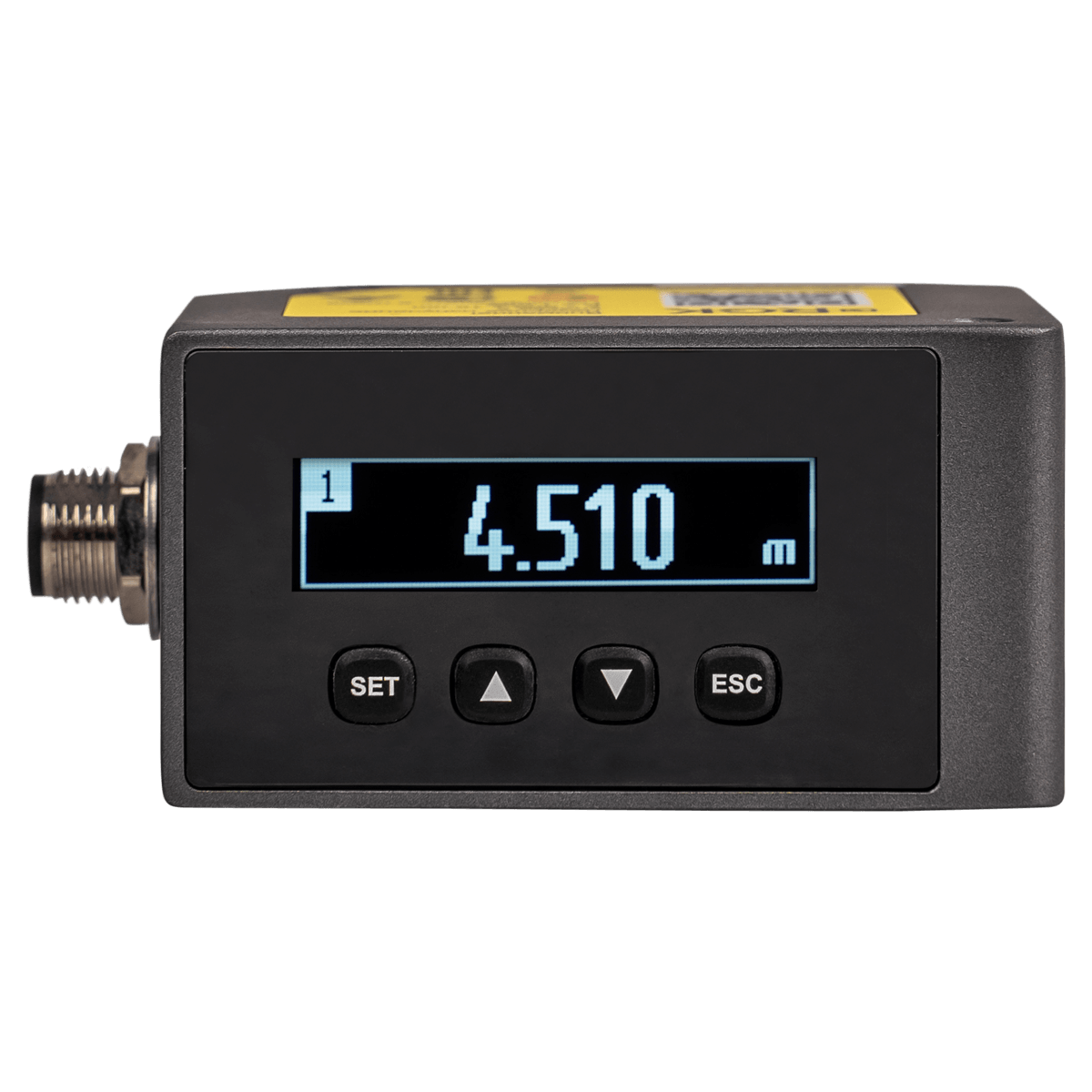

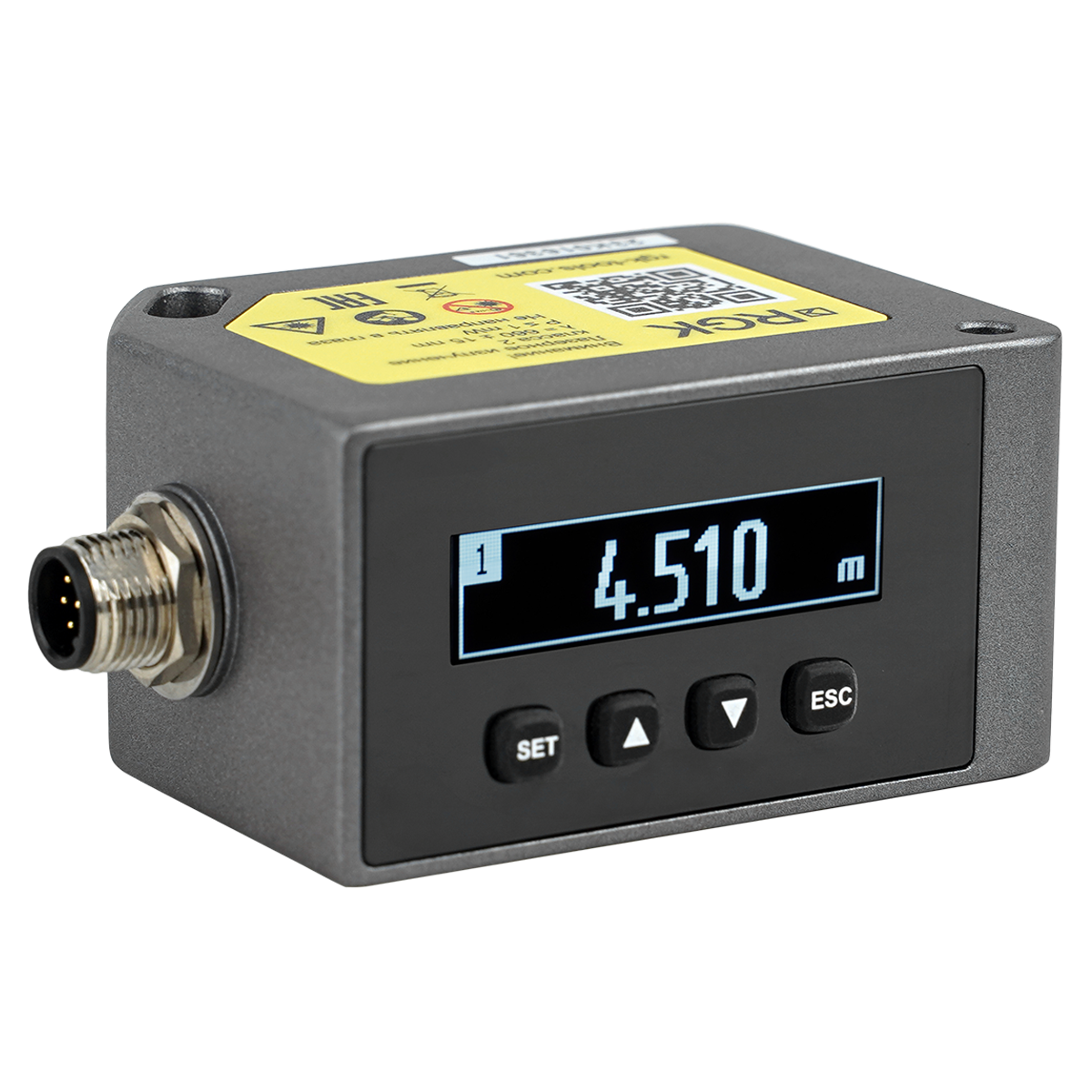

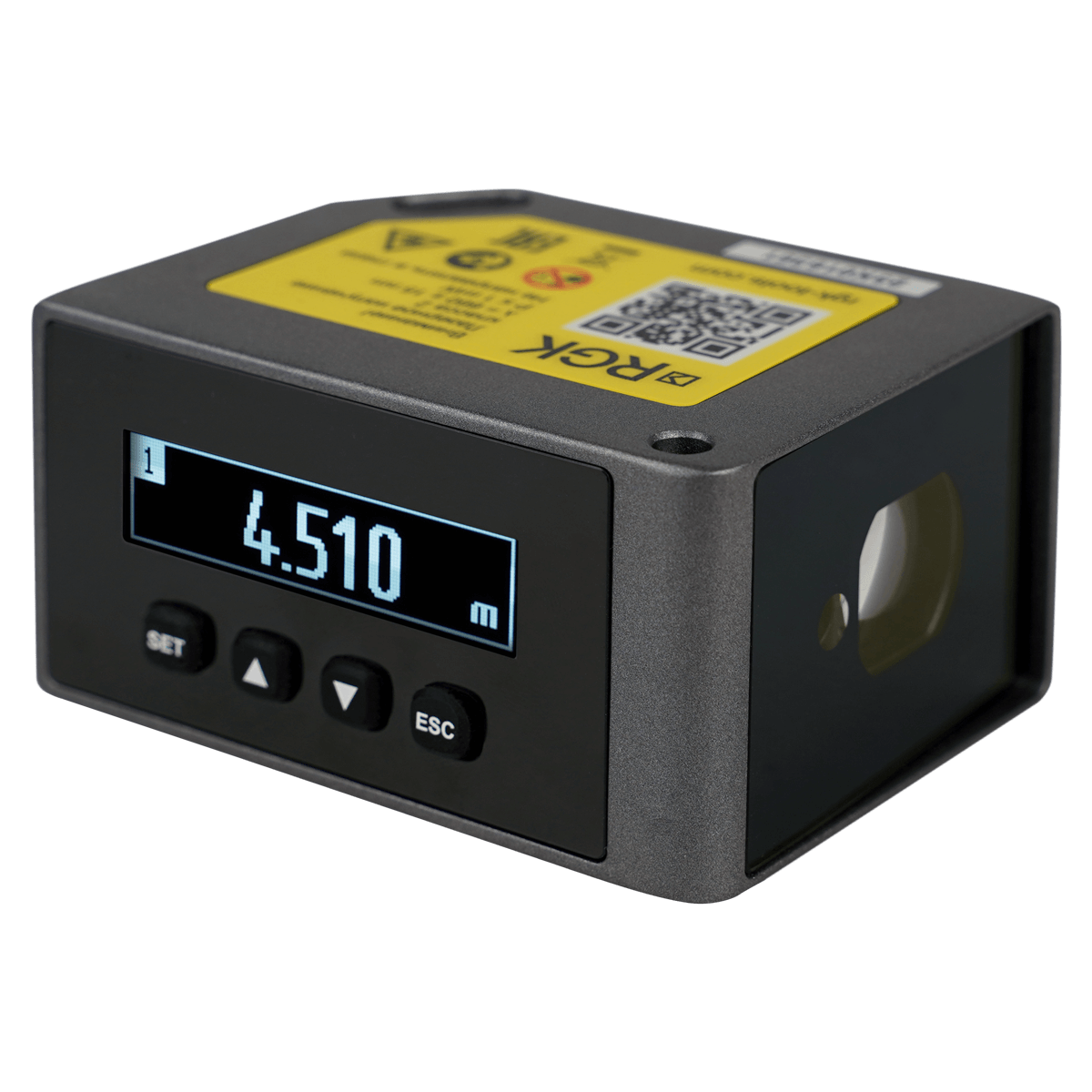

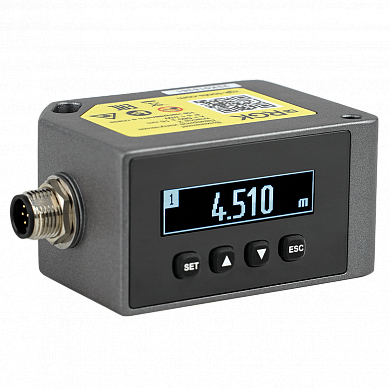

- Встроенный дисплей позволяет визуально контролировать результаты измерений при проведении замеров, а также производить индивидуальную настройку через меню с помощью кнопок управления под экраном.
Функциональные особенности
При считывании показаний с датчика по цифровому каналу используется протокол обмена данными MODBUS RTU. При этом подключение к компьютерному оборудованию производится по спецификации порта RS232 или RS485, обеспечивая реализацию одноточечного либо многоточечного подключения соответственно. При задействовании в составе одной системы нескольких датчиков, их питание может осуществляться как от общего, так и от индивидуальных источников энергии постоянного тока с рабочим напряжением в пределах от 15 до 30 В.
В аналоговом режиме лазерный датчик расстояния RGK DP302B может настраиваться для выдачи результатов в виде пропорционального сигнала по силе тока либо напряжению, с выбором верхних и нижних предельных значений. При отладке промышленных систем нет необходимости выполнять калиброванные физические замеры, так как предусмотрена возможность имитации аналогового сигнала. В стандартном режиме измерения выполняются непосредственно от поверхности объекта контроля, а при неблагоприятных условиях следует задействовать отражатель из комплекта поставки.
Диапазон измерения0,2 м – 30 м
Вольтовый/токовый выходнастраиваемый, 0–5 В/ 0–10 В/4–20 мА/0–20 мА/0–24 мА
Погрешность выходного напряжения0,2 %+0,5 мВ
Погрешность выходного тока0,2 %+0,005 мА
Коммуникационный интерфейсRS232/RS485 (переключаемый)
Частота измерений1 Гц–40 Гц
Класс лазеракласс II, 660±15 нм, ≤1 МВт
Разрешение измерения1 мм
Погрешность измерения±(2 мм+d*0,01%)*
Тип лазеракрасный
Размер пятна@1м ⌀6мм; @10м ⌀8мм; @20м ⌀12мм; @30м ⌀16мм
Дисплейматричный экран с разрешением 128x32 точек
Время отключения подсветки30 минут (может быть установлено в положение всегда включена)
Способ управленияизмерение до отключения, непрерывное измерение
Релейный выход2 контура (не должны превышать DC 36 В, 0,5 А)**
Источник электропитания15–30 В постоянного тока
Потребление электроэнергии<3,0 Вт
Степень защитыцинковый сплав, отлитый под давлением
Рабочая температура-10 °C — +50 °C
Температура и влажность хранения-20 ... +60°С, 20% – 85% отн. вл.
Защита от перегреваизмерение прекращается, если корпус нагревается до температуры выше 70°C и возобновляется, если корпус остываетдо температуры ниже 70°C
Размеры88,45 x 40 x 59,3 мм (не учитывая платформу-основание)
