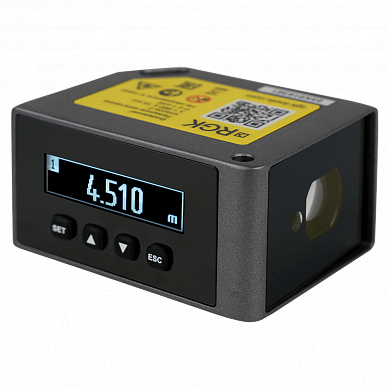

Лазерный датчик расстояния RGK DP302 может эксплуатироваться в составе различных автоматизированных систем и установок, обеспечивая измерения в диапазоне от 0,2 до 30 м. Специально разработанное для работы в жестких условиях промышленного производства, без частых обслуживаний, устройство соответствует классу пыле- и влагозащиты IP67. Реализуя фазовый метод определения расстояния, оно обеспечивает более высокую точность, по сравнению с лазерными сенсорами с меньшей стоимостью, а также измерителями дистанций оптического и акустического типов.
Варианты применения
- Определение геометрических параметров продукции.
- Регистрация прохождения изделий на автоматизированных линиях.
- Проверка правильности позиционирования объектов.
- Отслеживание уровня жидких, вязких и сыпучих веществ в крупноразмерных емкостях.
- Дистанционный контроль деформаций.
Функциональные возможности

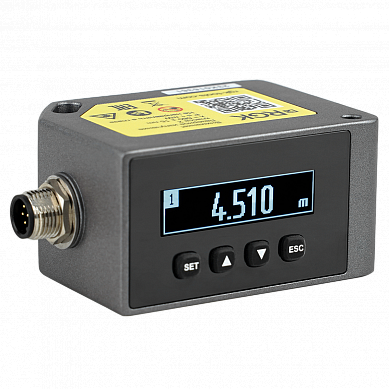

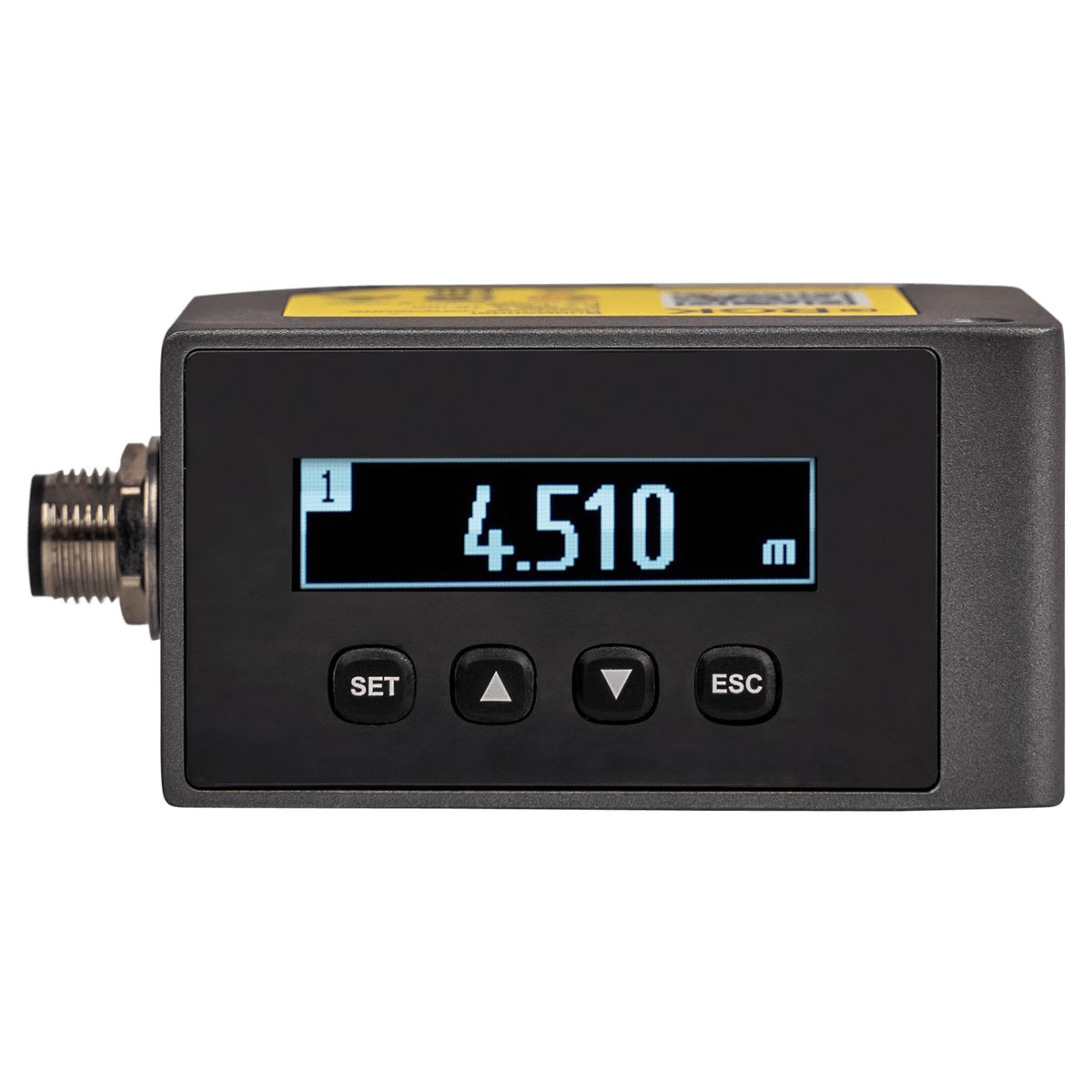

Управление промышленным дальномером RGK DP302 и считывание результатов измерений осуществляется через цифровой выход, для которого предусмотрена возможность выбора интерфейса RS232 или RS485. Одновременно показания могут отображаться на встроенном дисплее с подсветкой. Он также задействуется при локальной настройке устройства, которая осуществляется с помощью кнопок управления под экраном. Дополнительный релейный выход с задаваемыми порогами срабатывания, включающий два контура, можно использовать для прямого управления внешним оборудованием либо активации сигнализации. Через настройки устанавливается частота считывания показаний, позволяя выбирать между повышенным быстродействием или точностью.

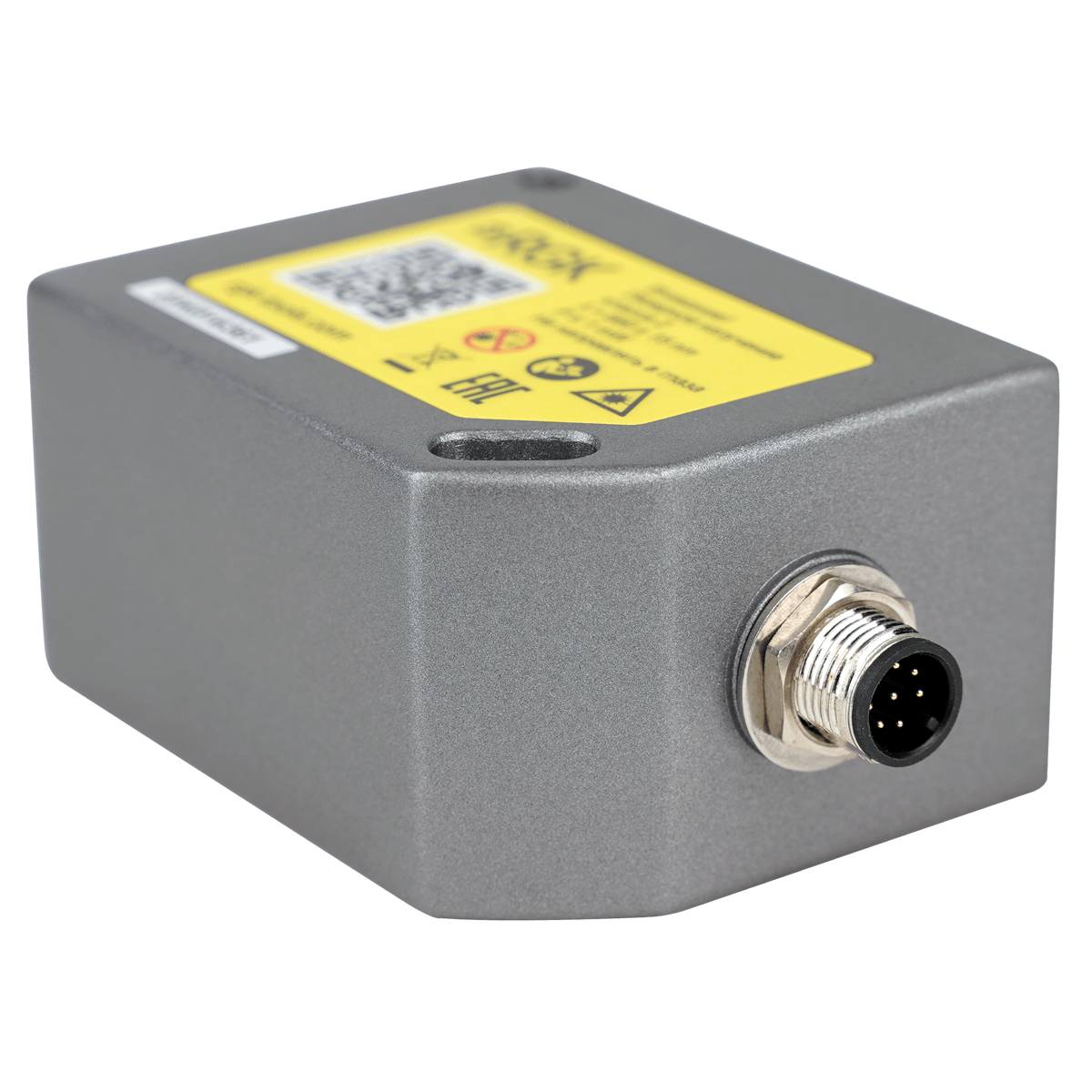

Питается лазерный датчик расстояния RGK DP302 от внешнего источника, который способен выдавать напряжение постоянного тока в диапазоне от 15 до 30 В. Благодаря этому допускается эксплуатация измерителя как в составе стационарных систем, так и на мобильных платформах. Крепление устройства в месте выполнения работ производится с использованием двух сквозных отверстий в корпусе. За счет вытянутой формы одного из них обеспечивается возможность гибкой корректировки «по месту» направления измерений.
Особенности
От модели DP30 с таким же рабочим диапазоном и точностью промышленный дальномер расстояния RGK DP302 отличается размерами и конструкцией корпуса, обладающего повышенной прочностью за счет использования в качестве материала цинкового сплава, а также улучшенным быстродействием – благодаря увеличенной максимальной частоте считывания показаний.
Диапазон измерения0,2 м – 30 м
Вольтовый/токовый выходнет
Погрешность выходного напряжениянет
Погрешность выходного токанет
Коммуникационный интерфейсRS232/RS485 (переключаемый)
Частота измерений1 Гц–40 Гц
Класс лазеракласс II, 660±15 нм, ≤1 МВт
Разрешение измерения1 мм
Погрешность измерения±(2 мм+d*0,01%)*
Тип лазеракрасный
Размер пятна@1м ⌀6мм; @10м ⌀8мм; @20м ⌀12мм; @30м ⌀16мм
Дисплейматричный экран с разрешением 128x32 точек
Время отключения подсветки30 минут (может быть установлено в положение всегда включена)
Способ управленияизмерение до отключения, непрерывное измерение
Релейный выход2 контура (не должны превышать DC 36 В, 0,5 А)**
Источник электропитания15–30 В постоянного тока
Потребление электроэнергии<3,0 Вт
Степень защитыцинковый сплав, отлитый под давлением
Рабочая температура-10 °C — +50 °C
Температура и влажность хранения-20 ... +60°С, 20% – 85% отн. вл.
Защита от перегреваизмерение прекращается, если корпус нагревается до температуры выше 70°C и возобновляется, если корпус остываетдо температуры ниже 70°C
Размеры88,45 x 40 x 59,3 мм (не учитывая платформу-основание)
