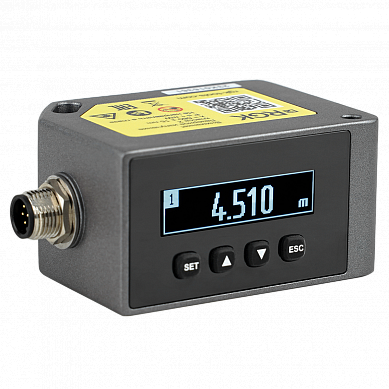

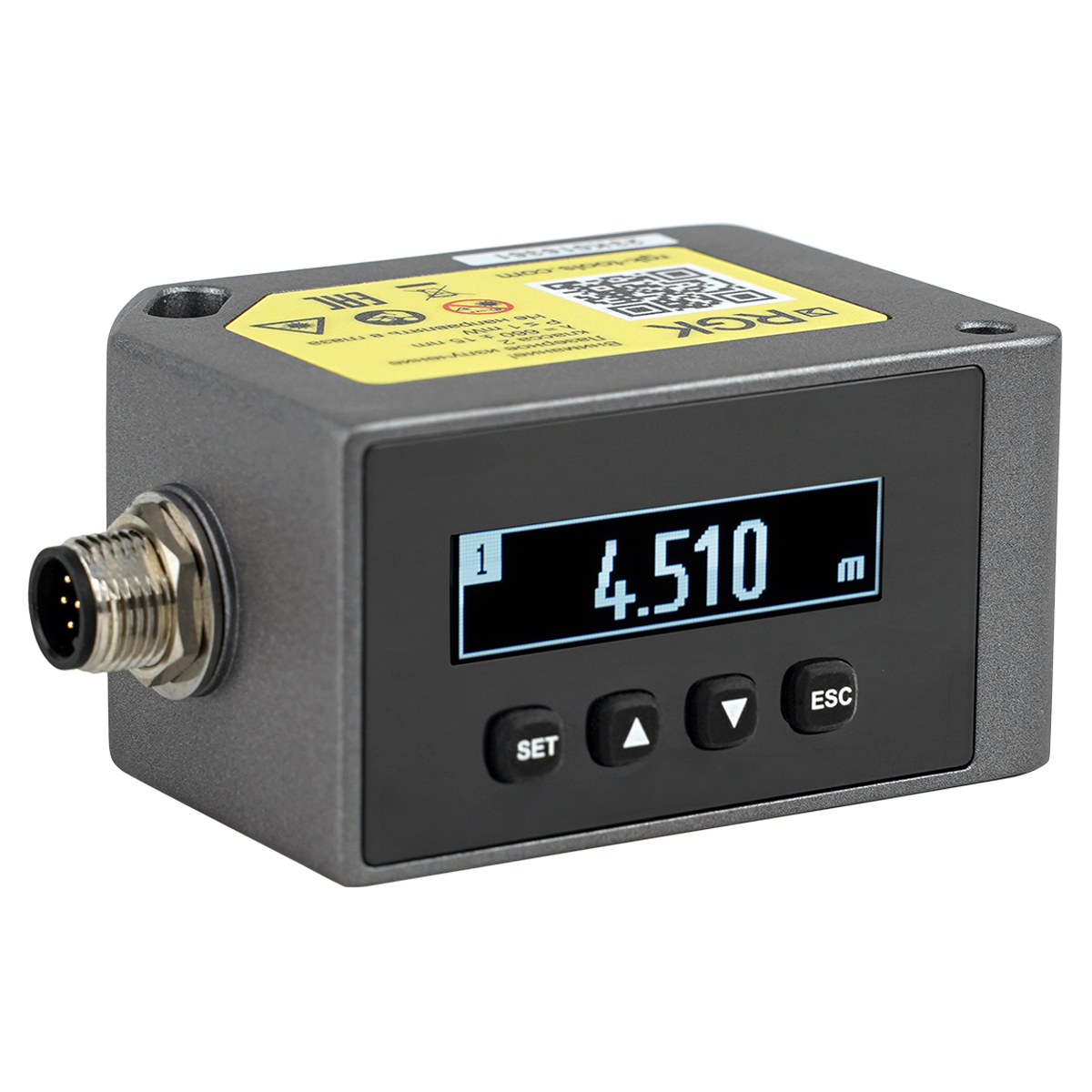

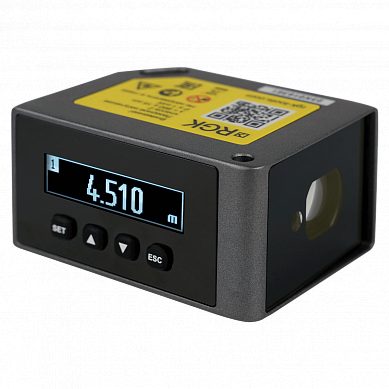

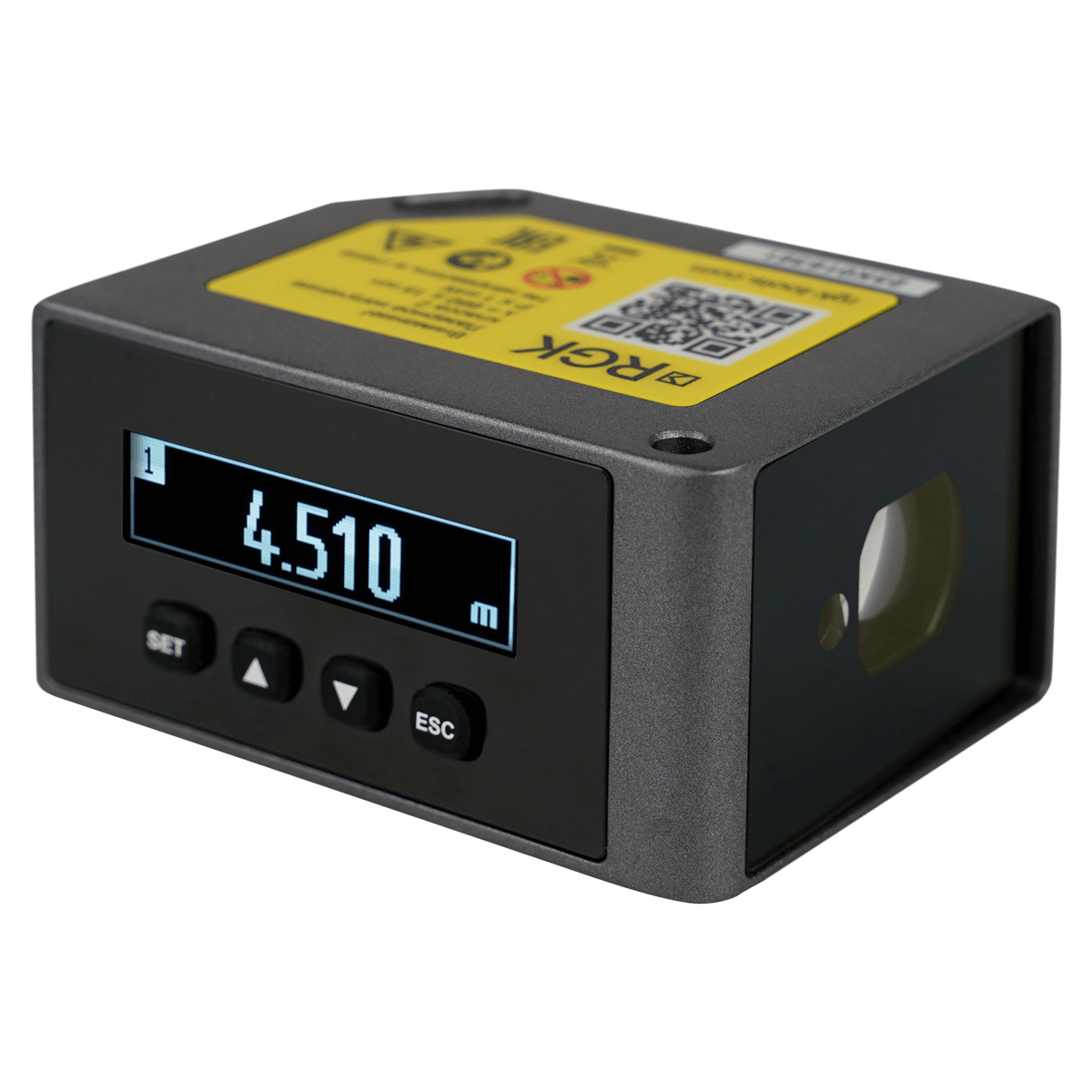

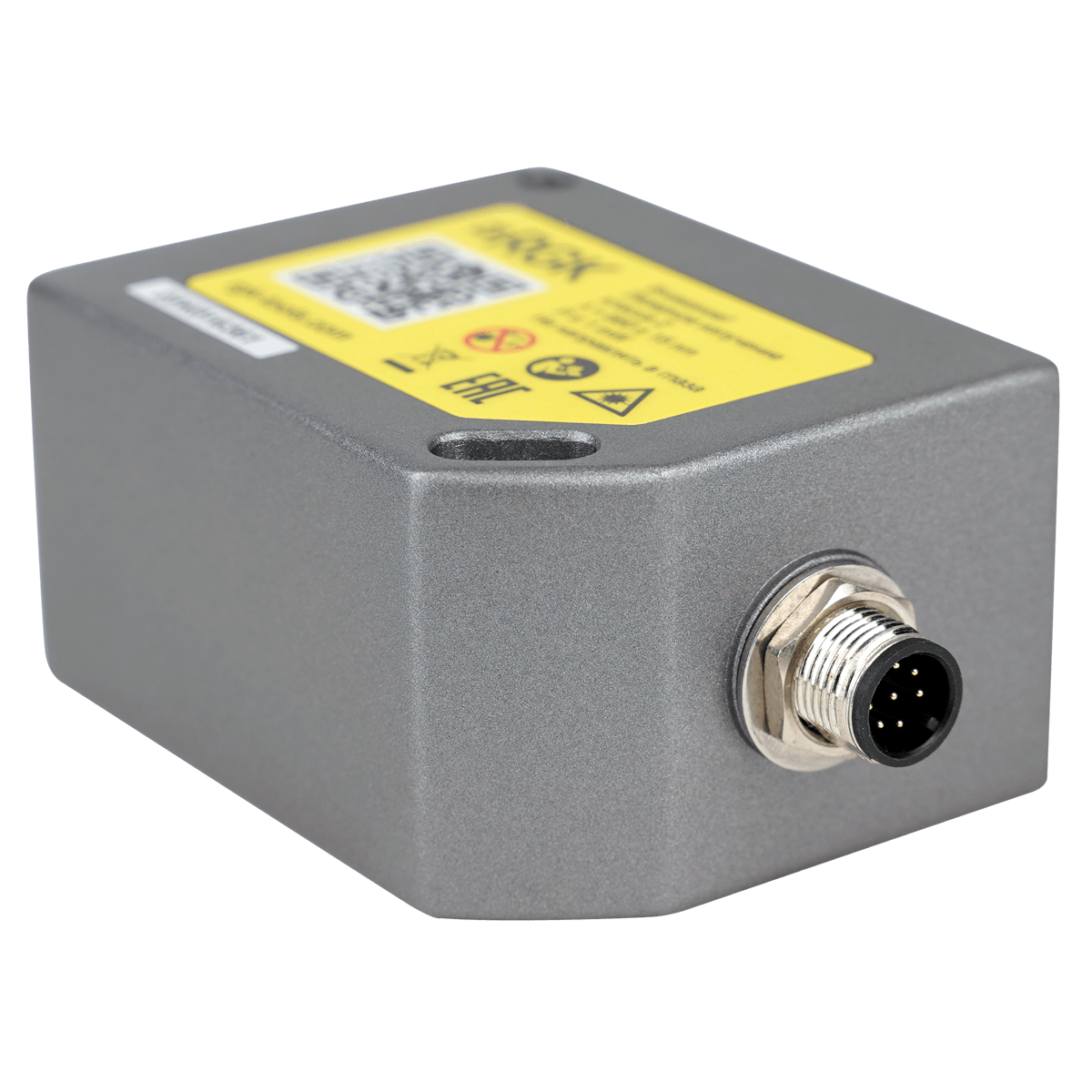

Лазерный датчик расстояния RGK DP1002B является наиболее «дальнобойной» моделью в своей серии, позволяя выполнять измерения в диапазоне от 0,2 до 100 м. Выполняя роль первичного преобразователя при работе в составе автоматизированных систем, он может применяться для измерения геометрических параметров продукции на конвейерных линиях, обеспечения позиционирования объектов, ориентирования роботизированных устройств, отслеживания деформаций механических конструкций и сооружений, и т.п. Устройство представляет собой компактное изделие моноблочного типа с внешним питанием, которое подключается к управляющему оборудованию через герметичный 8-контактный штепсельный разъем с винтовым зажимом, обеспечивающим надежность соединения.
Преимущества промышленного дальномера RGK DP1002B
- Универсальность – прибор снабжен интерфейсами для подключения к компьютерному оборудованию, аналоговыми выходами для интеграции с системами промышленной автоматики и релейными контурами для прямого управления оконечными устройствами.
- Прочность и надежность – измеритель выполнен в литом корпусе, изготовленном из цинкового сплава и соответствующим классу пыле- и влагозащиты IP67, который способен противостоять негативным воздействиям при эксплуатации изделия в жестких условиях промышленного производства.

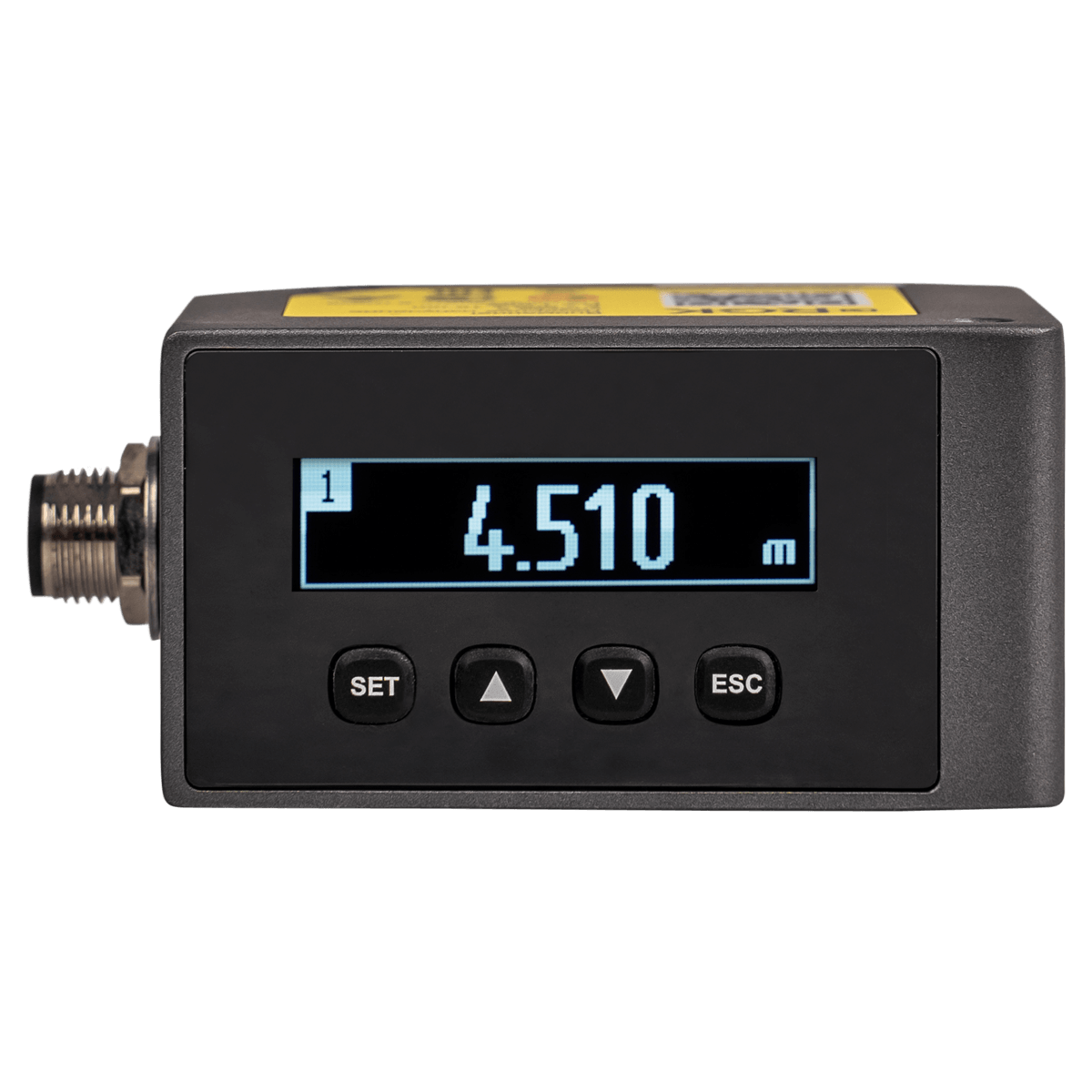

- Простота настройки – наличие встроенного экрана и кнопок управления, а также поддержка режима имитации аналогового сигнала позволяет выполнять необходимые регулировки устройства локально, без задействования внешней аппаратуры.
Особенности
Реализуя фазовый принцип лазерных измерений, лазерный датчик расстояния RGK DP1002B обеспечивает высокую точность получаемых результатов. В качестве источника излучения используется лазер, работающий в видимом спектре, что упрощает ориентирование устройства в процессе установки, позволяя визуально контролировать положение измерительного пятна.
Подключение к ПК производится через интерфейсы RS232 или RS485, которые задаются через настройки. Аналоговые выходы могут быть настроены на любые стандартные пороговые значения напряжения или силы тока: 0 - 5 или 0 - 10 В, 0 - 20, 0 - 24 либо 4 - 20 мА. Это обеспечивает простую интеграцию сенсора в любые промышленные системы, в том числе в сети с интерфейсом «токовая петля». Два контура релейного выхода снабжены транзисторной коммутацией, характеризующейся высоким быстродействием. Для них можно установить верхний и нижний предел срабатывания, а также задавать инвертирование управляющего сигнала.
Диапазон измерения0,2 м – 100 м
Вольтовый/токовый выходнастраиваемый, 0–5 В/ 0–10 В/4–20 мА/0–20 мА/0–24 мА
Погрешность выходного напряжения0,2 %+0,5 мВ
Погрешность выходного тока0,2 %+0,005 мА
Коммуникационный интерфейсRS232/RS485 (переключаемый)
Частота измерений1 Гц–40 Гц
Класс лазеракласс II, 660±15 нм, ≤1 МВт
Разрешение измерения1 мм
Погрешность измерения±(2 мм+d*0,01%)*
Тип лазеракрасный
Размер пятна@1м ⌀6мм; @10м ⌀8мм; @20м ⌀12мм; @30м ⌀16мм
Дисплейматричный экран с разрешением 128x32 точек
Время отключения подсветки30 минут (может быть установлено в положение всегда включена)
Способ управленияизмерение до отключения, непрерывное измерение
Релейный выход2 контура (не должны превышать DC 36 В, 0,5 А)**
Источник электропитания15–30 В постоянного тока
Потребление электроэнергии<3,0 Вт
Степень защитыцинковый сплав, отлитый под давлением
Рабочая температура-10 °C — +50 °C
Температура и влажность хранения-20 ... +60°С, 20% – 85% отн. вл.
Защита от перегреваизмерение прекращается, если корпус нагревается до температуры выше 70°C и возобновляется, если корпус остываетдо температуры ниже 70°C
Размеры88,45 x 40 x 59,3 мм (не учитывая платформу-основание)
