Кабельный тестер RGK NT-10 используется для решения широкого круга задач по отслеживанию и наладке кабелей связи различных типов без вскрытия изоляции. Прибор совместим с телефонными и силовыми линиями, локальными сетями, аудио-видеокабелями и др.
Ключевые особенности
- Дальность тестирования до 3000 м.
- Проведение проверки целостности (прозвонки) цепей сопротивлением до 10 кОм и поиск неисправностей.
- Проверка полярности телефонных линий.

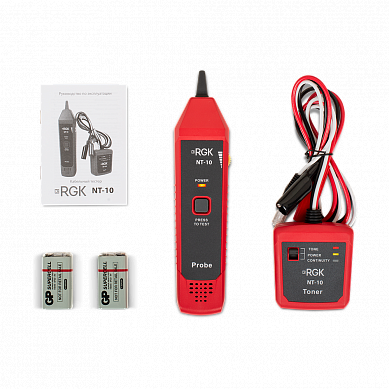

Комплект поставки

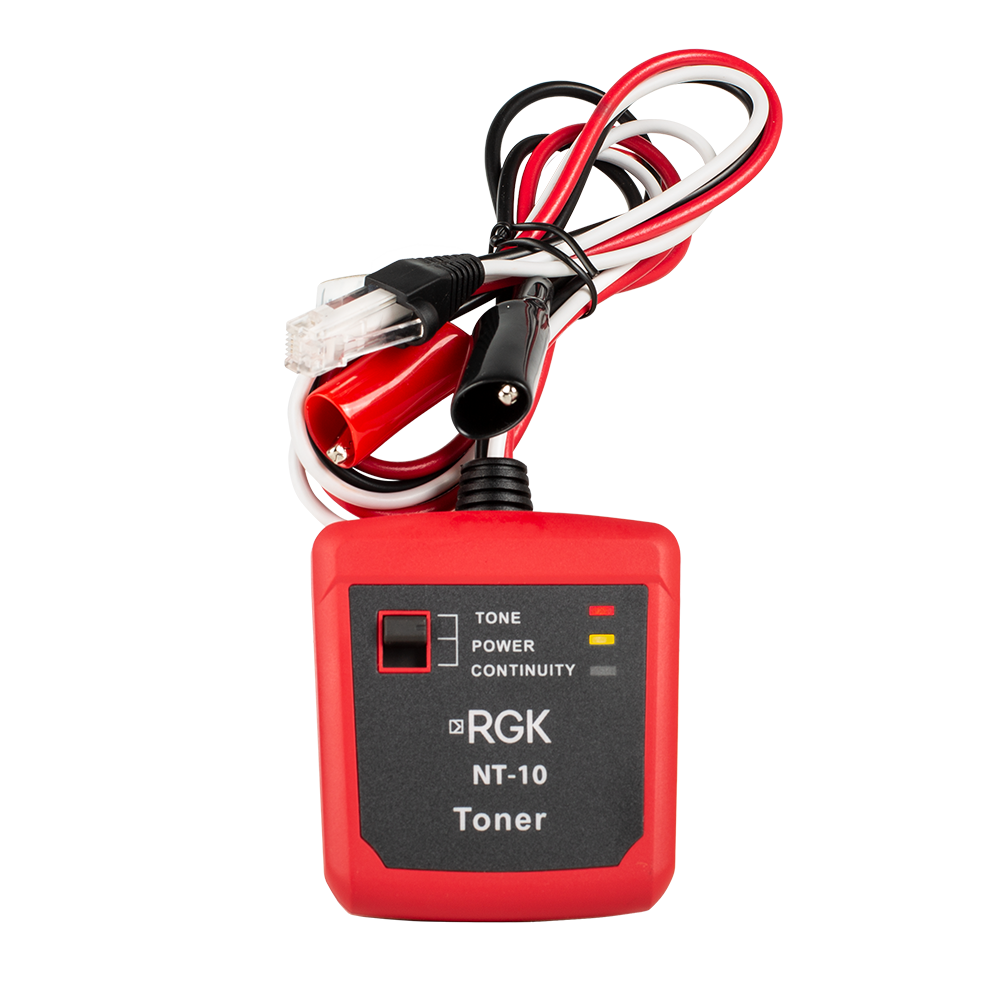

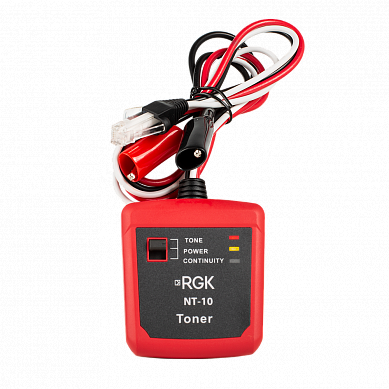

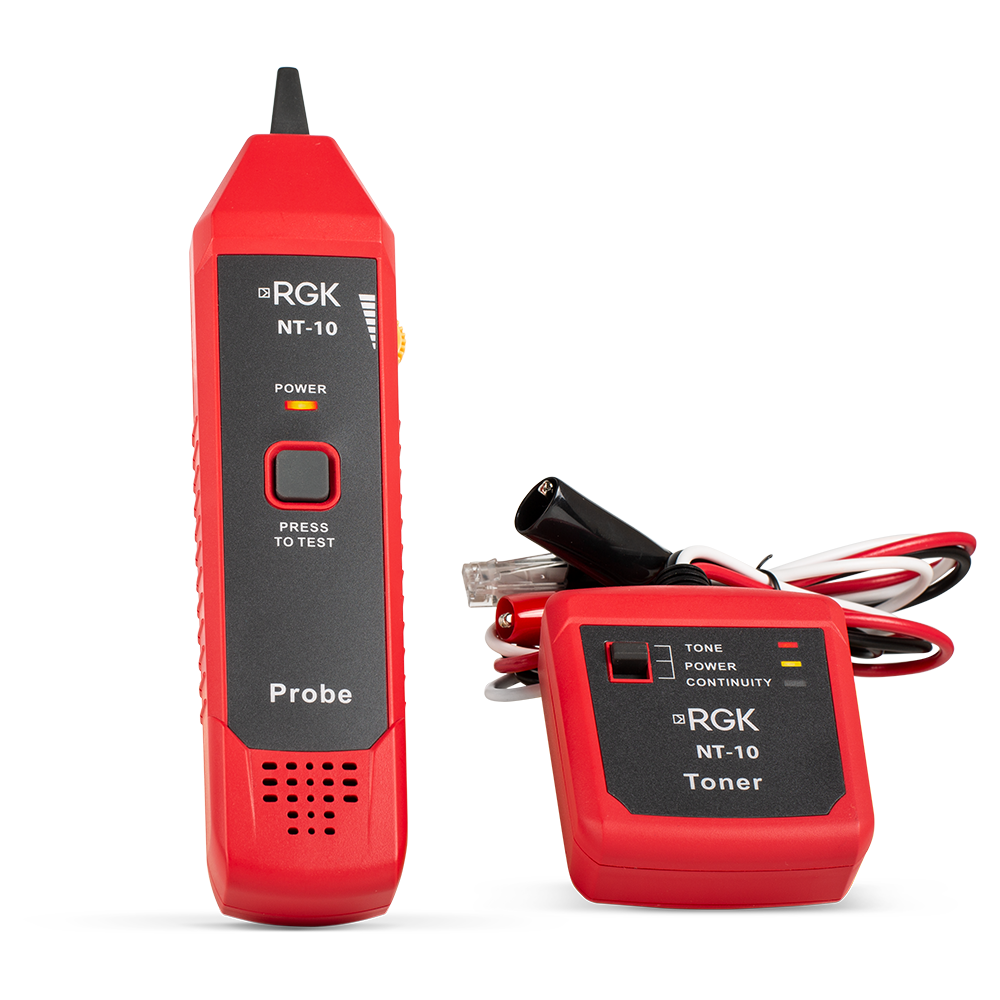

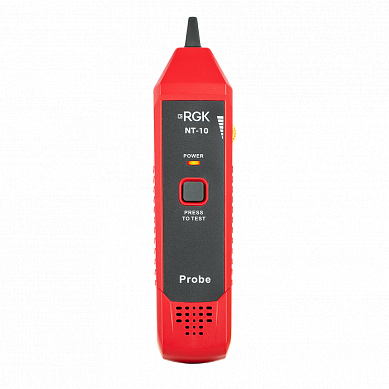

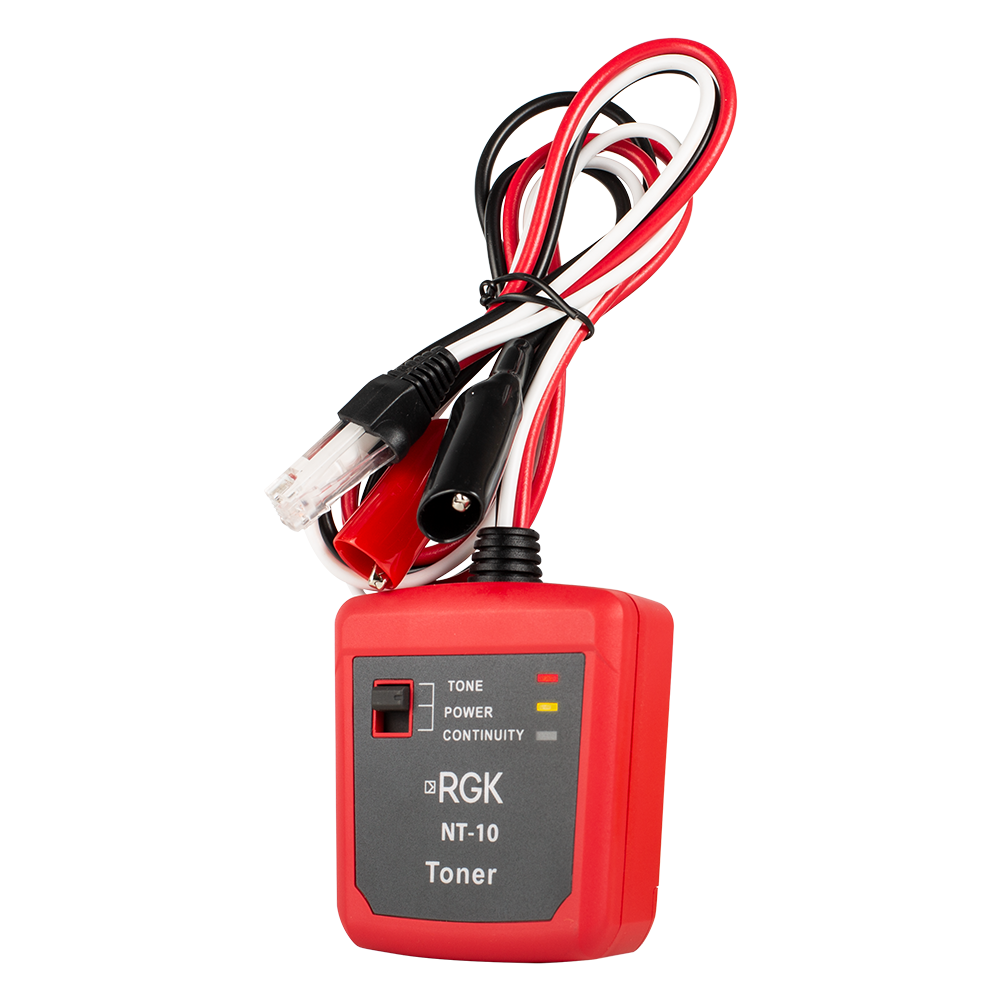

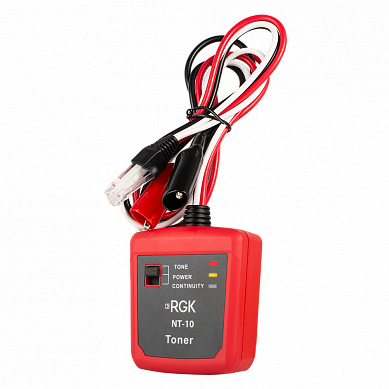

Комплект состоит из тон-генератора и приемника, общий вес которых не превышает 300 г, что делает эту модель удобной и очень мобильной. Трансмиттер на 10 мВт оборудован тестовыми проводами с универсальными зажимами и штекером интерфейса RJ11 для упрощенного подключения тестера кабеля RGK NT-10 к телефонным сетям. С помощью регулятора громкости на приемнике выставляется комфортный уровень звуковой сигнализации.
Принцип работы
Для отслеживания трассы кабеля или провода необходимо сначала подключить тон-генератор к линии. Затем нужно перемещать приемник вдоль трассы. Звуковой сигнал усиливается, когда датчик приближается к проводу, к которому присоединен генератор сигналов. При определении состояния телефонных сетей, прибор указывает как на неверную полярность, так и на наличие повреждений или состояние вызова. Устройство также можно использовать для локализации КЗ или обрыва цепи. Максимальное напряжение на контактах при этом не должно быть больше 60 В постоянного тока.
Система питания
Оба элемента сетевого тестера RGK NT-10 питаются от батарей 9 В типа “Крона”, о скорой замене которых сообщает специальный индикатор.
Выходная мощность тон-генератора10 мВт (при сопротивлении 600 Ом)
Выходная частота тон-генератора1,25/1,4 kHz
Глубина частотной модуляции тон-генератора6Hz
Выходное напряжение в режиме проверки целостности тон-генератора8В, постоянный ток
Защита входного напряжения тон-генератора тон-генератора60В, постоянный ток
Питание трансмиттера тон-генераторабатарея 9В
Индикатор низкого заряда батареи тон-генератора≤7В
Рабочая температура тон-генератора0°С — +40°С
Температура хранения тон-генератора-10°С — +50°С
Размеры тон-генератора74 x 68 x 28 мм
Вес тон-генератора150 г
Входное сопротивление приемника>100 мОм
Макс. ток в режиме ожидания приемника~10 мА
Макс. рабочий ток ресивера приемника<40 мА (AC, RMS)
Питание приемникабатарея 9В
Индикатор низкого заряда батареи приемника≤7В
Рабочая температура приемника0°С — +40°С
Температура хранения приемника-10°С — +50°С
Размеры приемника208 x 47 x 33 мм
Вес приемника130 г
Расстояние трекинга телефонных линий≥3000 м
Определение полярности телефонных линийфункция DCV, диапазон: ±(5V~52V)
