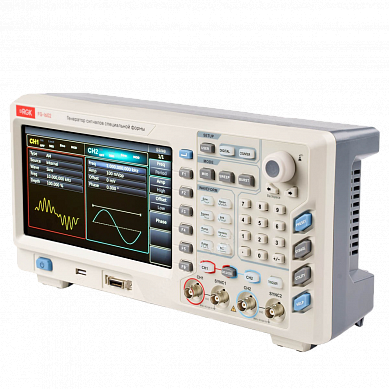

Генератор сигналов специальной формы RGK FG-1602
Артикул 754606
Гарантия 1 год
Генератор сигналов специальной формы RGK FG-1602 – старшая и наиболее функциональная модель в линейке комбинированных приборов лабораторного класса со встроенным частотомером, подходящая для решения профессиональных задач при разработке, производстве и ремонте электронной и цифровой аппаратуры различного типа.

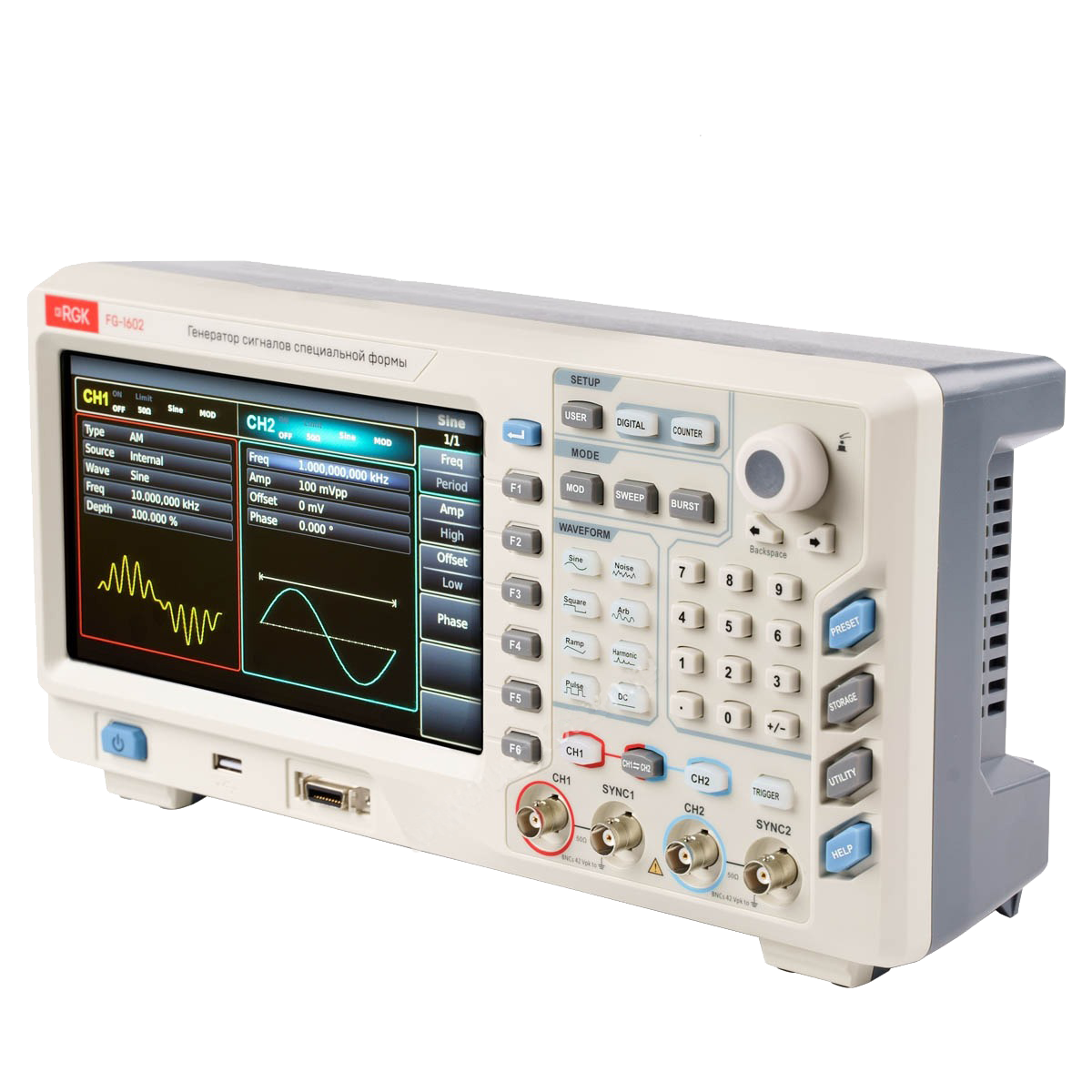

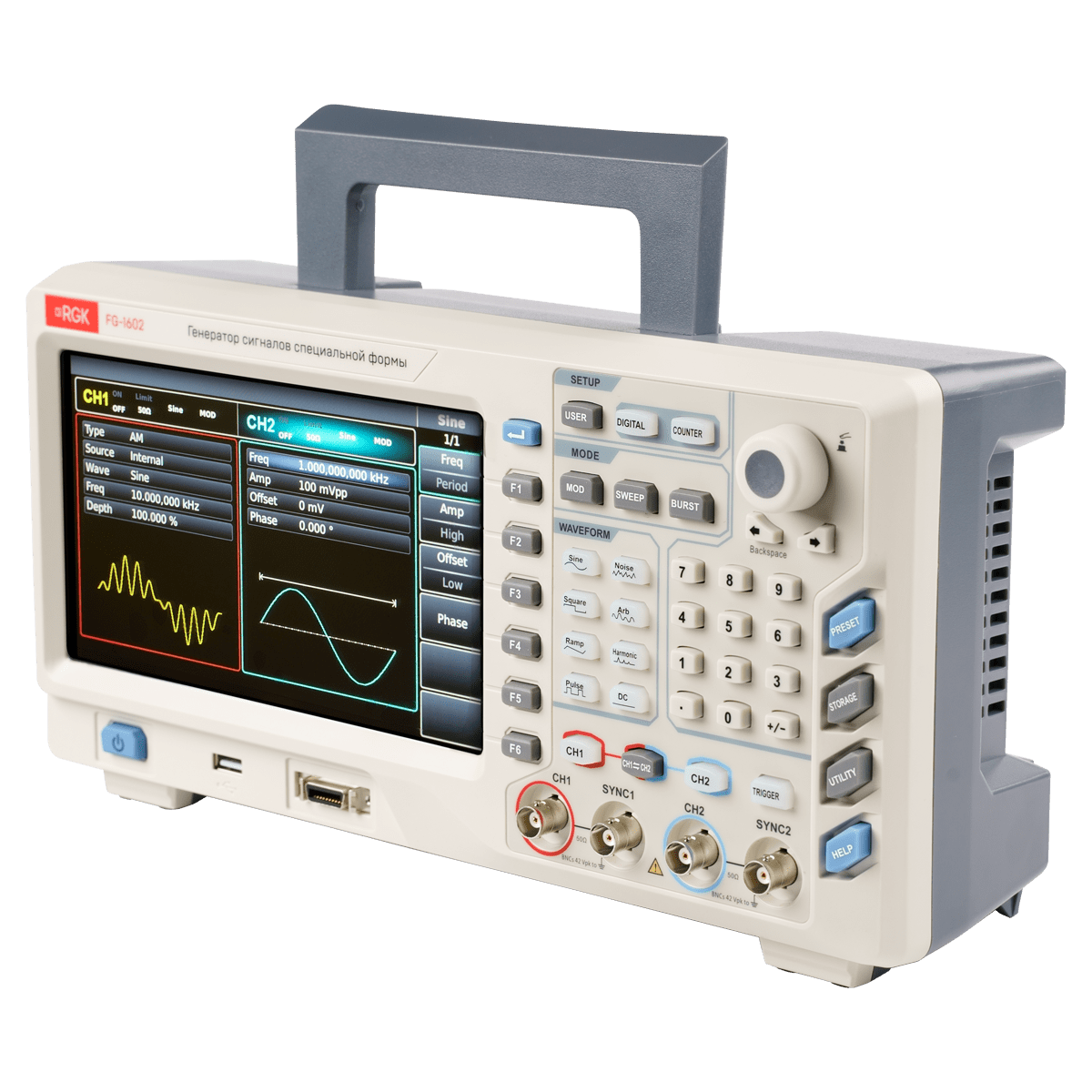

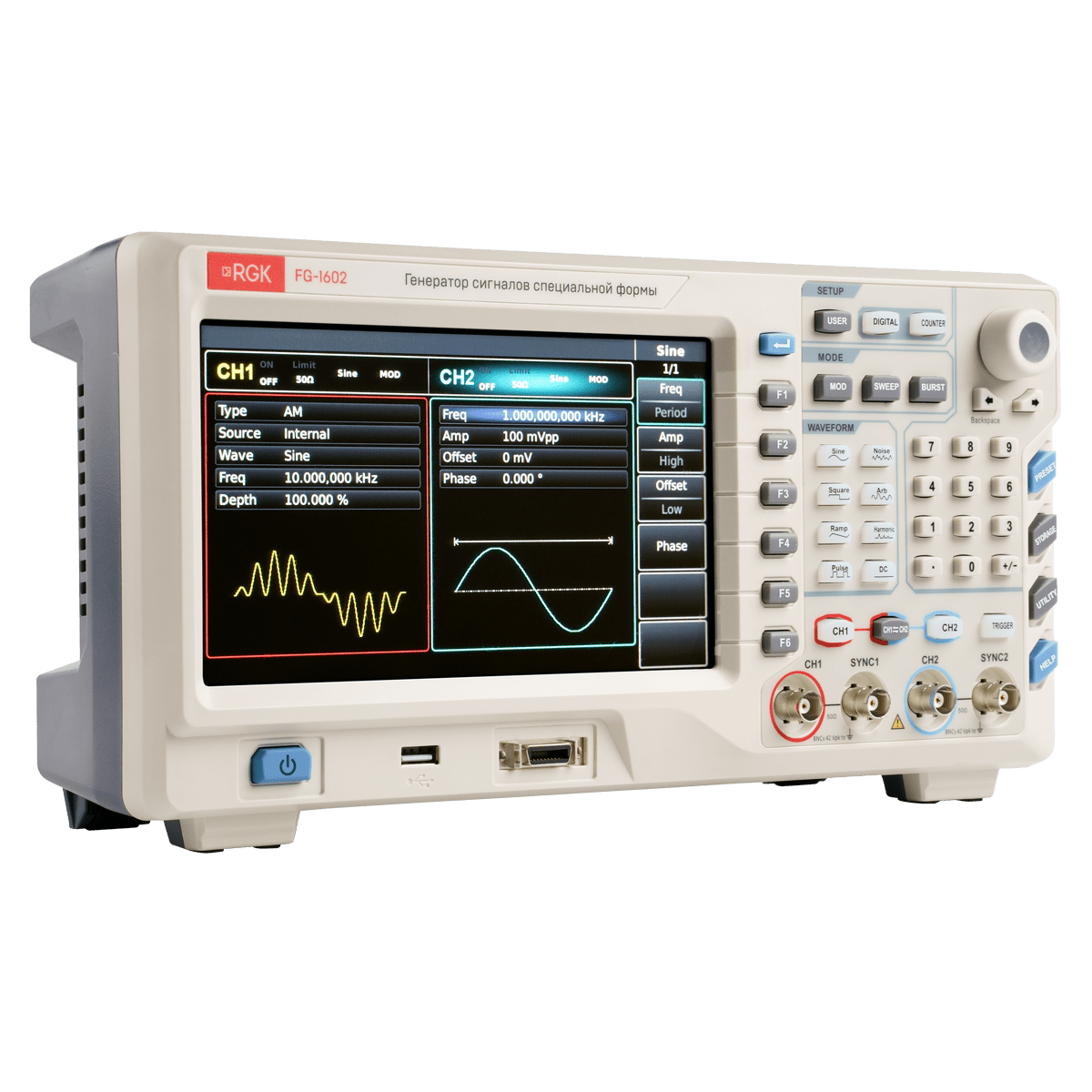

Прибор оборудован двумя идентичными каналами с частотным диапазоном до 160 МГц и собственными отдельными синхровыходами, которые способны работать независимо, с индивидуальными настройками и вариантами запуска, либо в синхронном режиме. Устройство изготовлено в настольном исполнении и может использоваться автономно или с дистанционным управлением при подключении к ПК через интерфейсы LAN/USB.
Основные режимы работы каналов
- BASE – воспроизведение сигналов базовых форм.
- MOD – наложение выбранного вида модуляции/манипуляции.
- SWEEP – реализация функции качания частоты.
- BURST – пакетное моделирование последовательностей импульсов.
Функциональные возможности

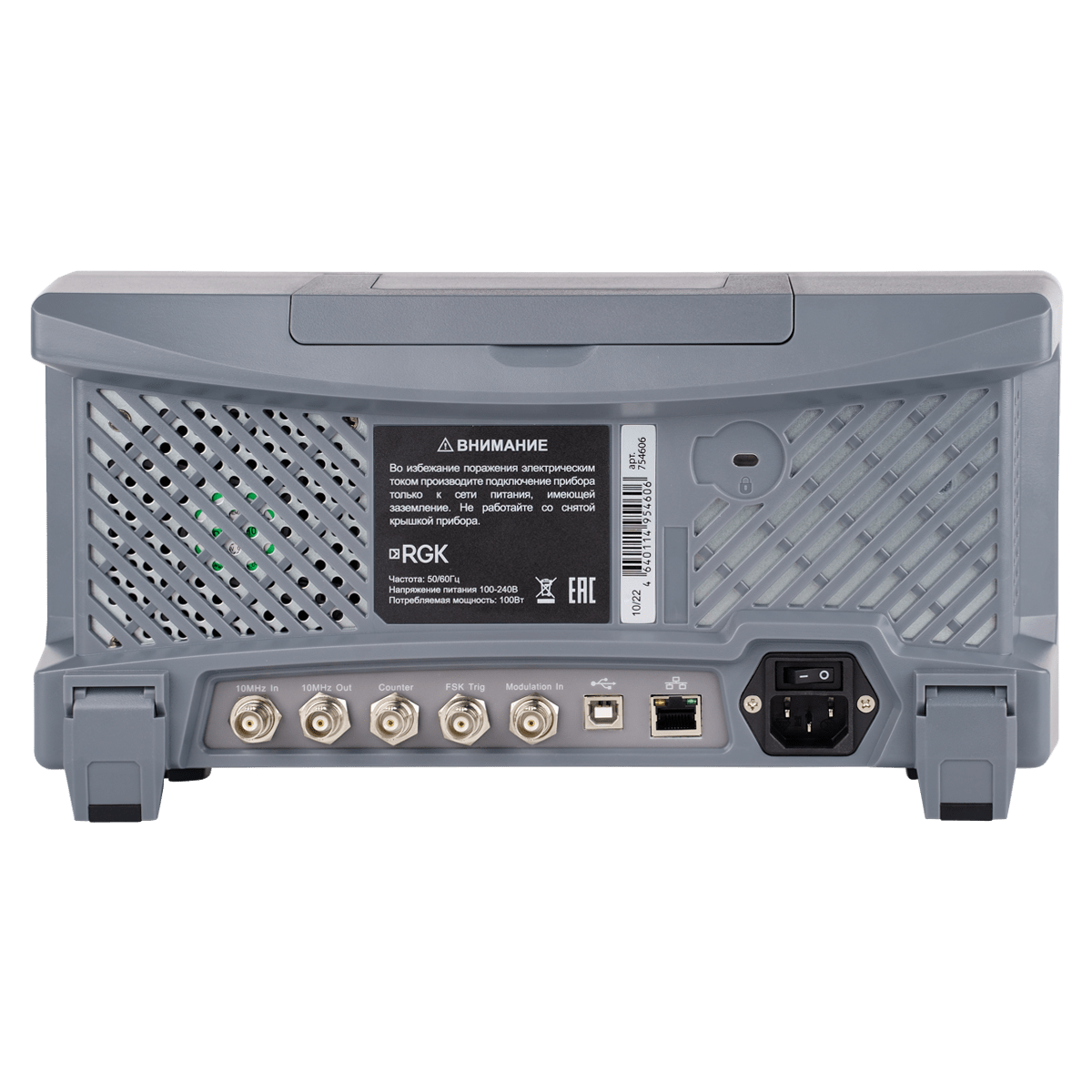

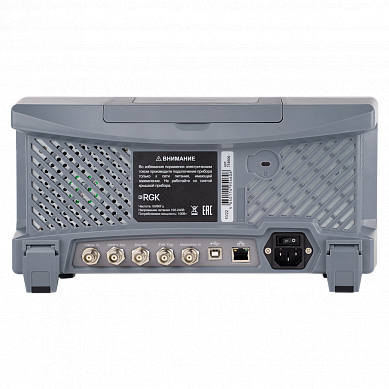

Двухканальный генератор сигналов произвольной формы RGK FG-1602 может воспроизводить сигналы из внутренней энергонезависимой памяти или со съемного носителя, подключенного через порт USB на передней панели. В прибор встроено более 140 форм произвольных сигналов, включая медицинские, биоэлектрические, тригонометрические, автомобильные стандарты и пр. Поддерживается 13 типов модуляции с использованием внутренних средств. При задействовании внешнего источника для аналоговой и цифровой модуляции предусмотрены различные входы, размещенные с тыльной стороны прибора.
Особенности
Двухканальный генератор сигналов специальной формы RGK FG-1602 работает на основе технологии прямого цифрового синтеза, за счет чего обеспечивается высокая точность моделирования форм сигналов; при воспроизведении прямоугольных импульсов время нарастания-спада не превышает 5 мс. В отличие от других модификаций семейства FG, приборможет использоваться для работы с микроконтроллерами. Оборудование, помимо прочего, может воспроизводить цифровые последовательности с разрядностью 16 бит в соответствии со спецификациями SPI, I2C и UART через интерфейс цифровых протоколов на передней панели.

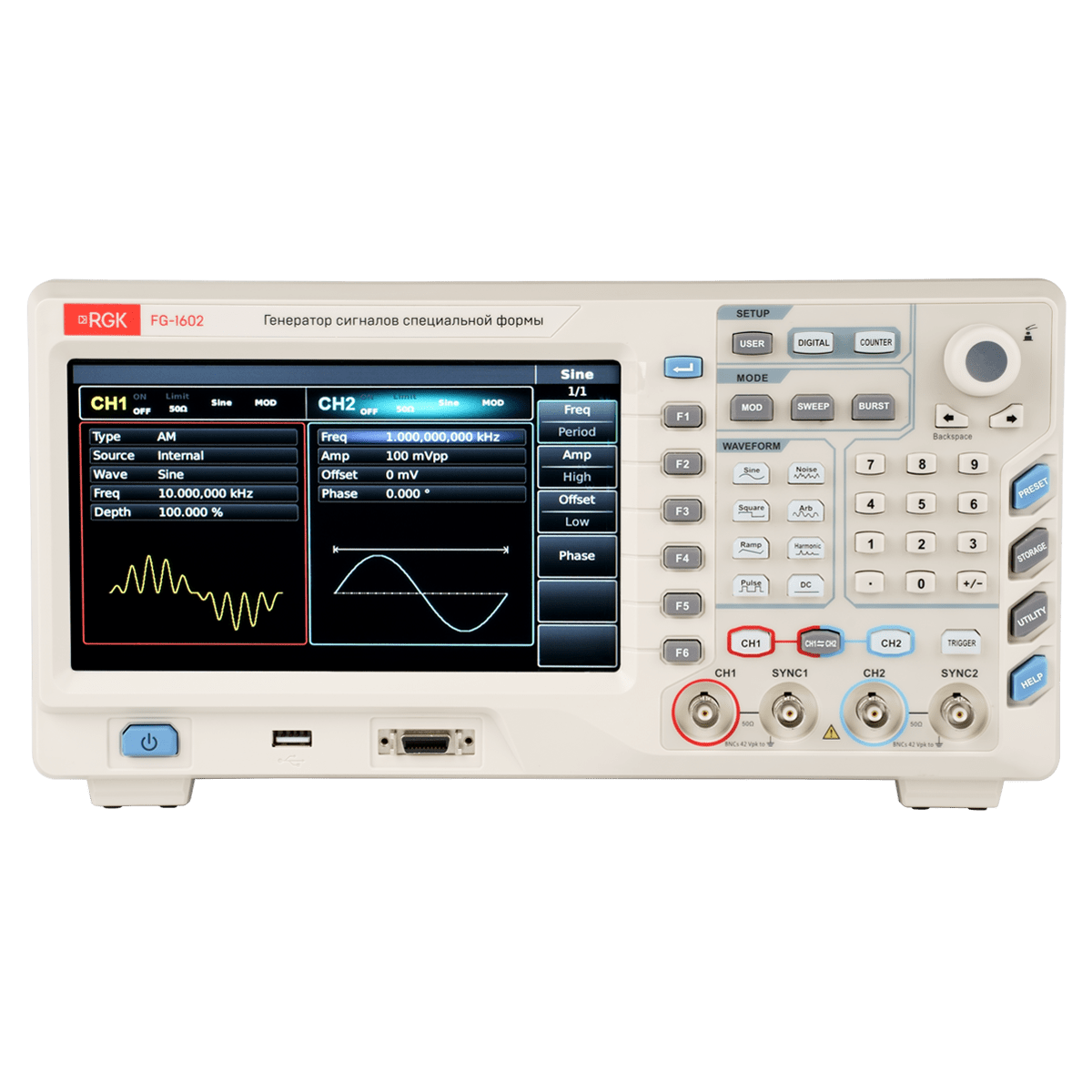

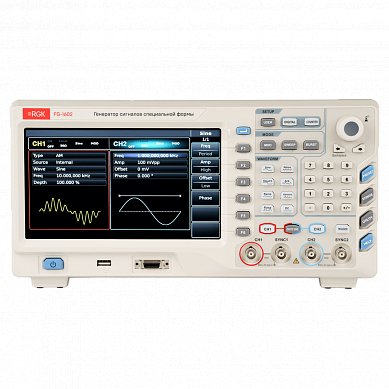

Дисплей увеличенного размера (по сравнению с младшими моделями серии) обеспечивает улучшенную информативность, отображая информацию о параметрах выдаваемых сигналов, включая изображение их формы, одновременно для обоих каналов генератора сигналов произвольной формы RGK FG-1602.
Количество каналов2
Максимальная рабочая частота160 МГц
Частота дискретизациидо 500 Мвыб/с
Размах по амплитуде
до 20 МГцот 1 мВ до 10 В (50 Ом)
от 20 МГц до 80 МГцот 1 мВ до 5 В (50 Ом)
от 80 МГц до 120 МГцот 1 мВ до 2,5 В (50 Ом)
от 120 МГц до 160 МГцот 1 мВ до 1 В (50 Ом)
Погрешность установки амплитуды± (1% от установленного значения + 1 мВ)
Смещение по постоянному току
Диапазон (пиковый переменный ток + постоянный ток)±5 В (50 Ом), ±10 В
Точность смещения±(2% от настройки смещения+ 0,5% от амплитуды+2 мВ)
Характеристики выходов
Сопротивление50 Ом
Изоляциямаксимальное значение напряжения 42 В относительно земли
Защитазащита от короткого замыкания, в случае перегрузки сигнал автоматически отключается
Частотомер
Уровень входного сигналасовместимый с ТТЛ (200мВ ~ 9В)
Диапазон частот входного сигналаот 100 мГц до 800 МГц
Относительная погрешность измерения частоты± 51 · 10 <sup>-6</sup>
Разрешение по частоте7 бит/с
Высокочастотное подавлениевключено или выключено подавление высокочастотных помех
Регулируемая чувствительность запуска0% ~ 100.0%
Тип связипо постоянному / переменному току
ДисплейTFT ЖК-дисплей диагональю 8 дюйма
Разрешение дисплея800 x 480 пикселей
Напряжение питанияпеременное 100-240 В, 45-440Гц, CAT II
Энергопотреблениене более 50 Вт
Предохранитель250В,2А
Температура рабочаяот -10 до +40 °C
Температура хранения и транспортировкиот -20 до +60 °C
Относительная влажность не выше 35 °Cне более 90%
Относительная влажность не выше от 35 °C до 40 °Cне более 60%
Габаритные размеры118 x 336 x 174 мм
Масса3,3 кг

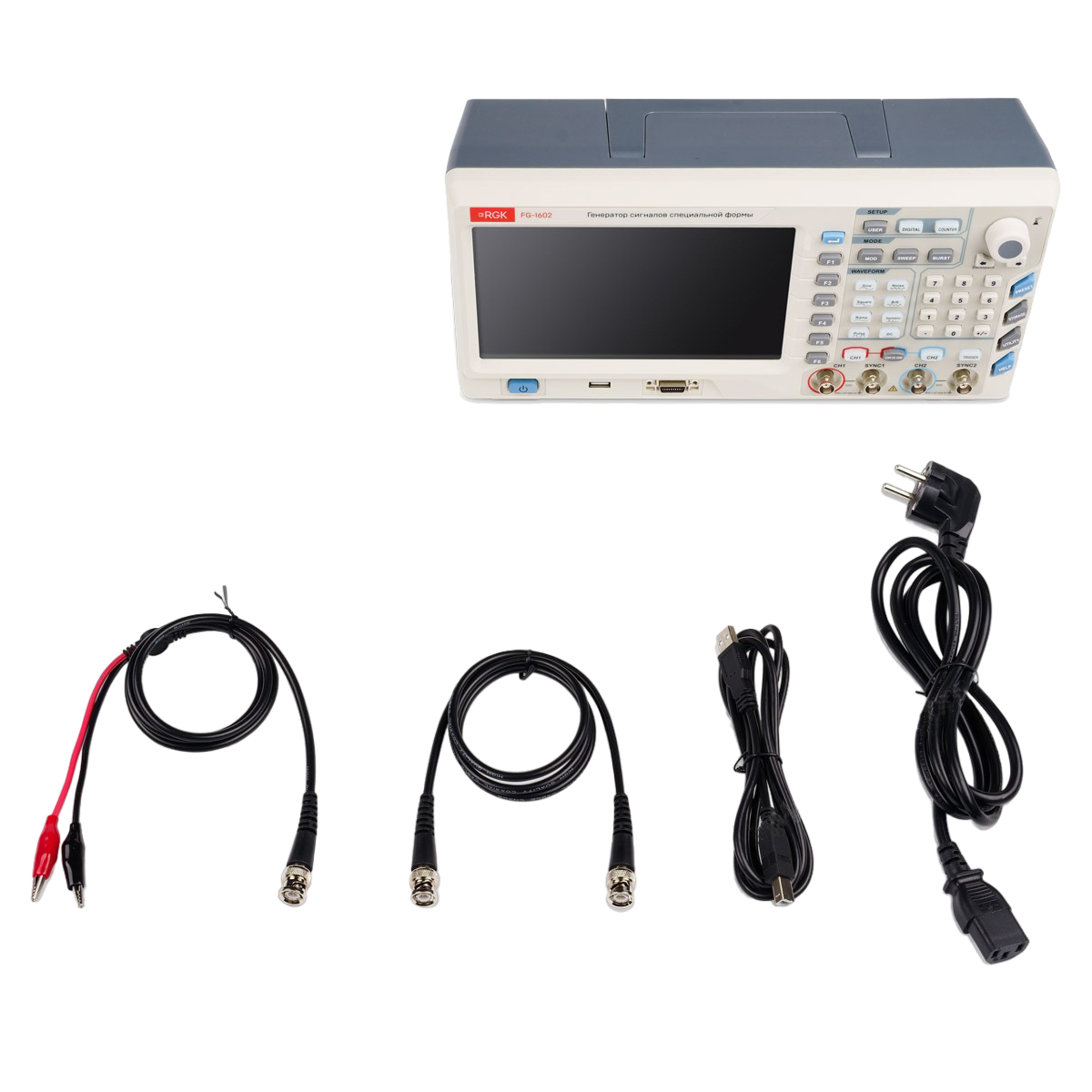

Генератор сигналов специальной формы RGK FG-1602
1 шт
Кабель питания
1 шт
USB-кабель
1 шт
Соединительный кабель с разъемом BNC и зажимами "крокодил"
1 шт

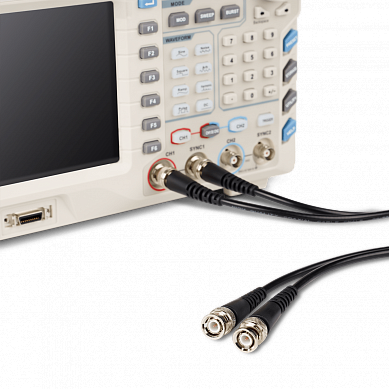

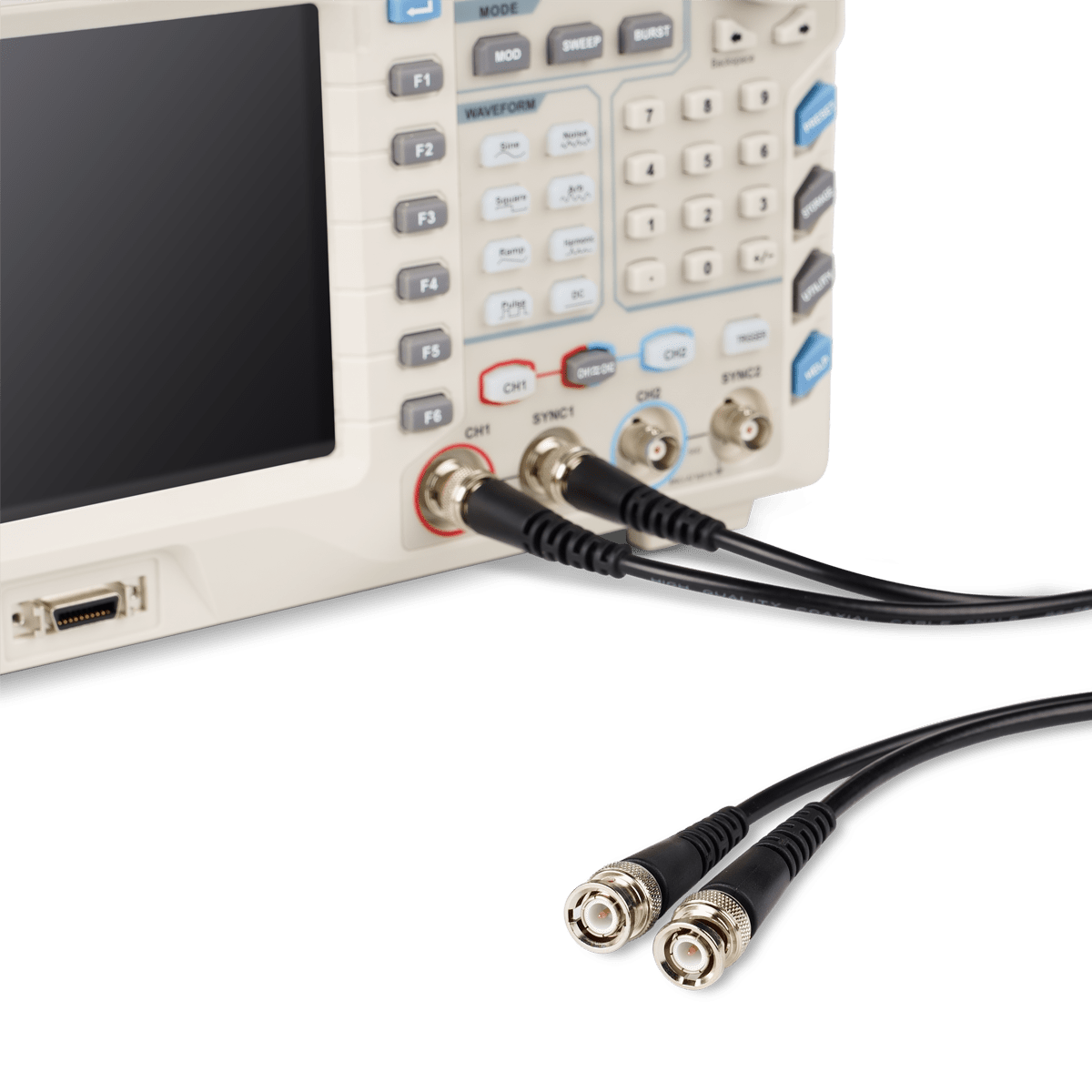

Соединительный кабель с разъемами BNC - BNC
1 шт
