Лазерный датчик расстояния RGK DP100B с вольтовым и токовым выходом реализует бесконтактный метод измерений по фазовому принципу, что позволяет безопасно контролировать удаление целевых объектов в широком диапазоне дальностей, от 10 см до 100 м, обеспечивая высокую точность результатов. Основной сферой применения изделия является работа в составе автоматизированных систем и установок промышленного назначения, с целью обеспечения контроля технологических процессов и реализации функций безопасности, отслеживания перемещений, выявления объектов в целевой зоне и т.д. За счет малого размера измерительного пятна устройство подходит для определения линейных размеров сложных изделий.
Функциональные возможности промышленного дальномера RGK DP100B
- Цифровой канал поддерживает протокол связи MODBUS RTU с передачей данных по шинам RS232 и RS485, что дает возможность подключать сенсор к управляющему ПК напрямую или в сетевом режиме, когда в системе задействуется несколько первичных преобразователей.
- Аналоговый выход, в зависимости от настроек, выдает напряжение или токовый сигнал, пропорциональный измеренному параметру, с выбранным верхним и нижним пределом 0–5 В, 0–10 В, 0–20 мА, 0–24 мА или 4–20 мА, обеспечивая работу систем промышленной автоматики разных типов, в том числе с интерфейсом «токовая петля»; для «холодной» отладки системы предусмотрена возможность имитации выходного аналогового сигнала.
- Релейный контур с транзисторной коммутацией настраивается на два порога срабатывания с выбираемой полярностью и может задействоваться для прямой активации исполнительного оборудования с рабочим напряжением до 36 В либо для включения средств сигнализации.
Конструкционное исполнение

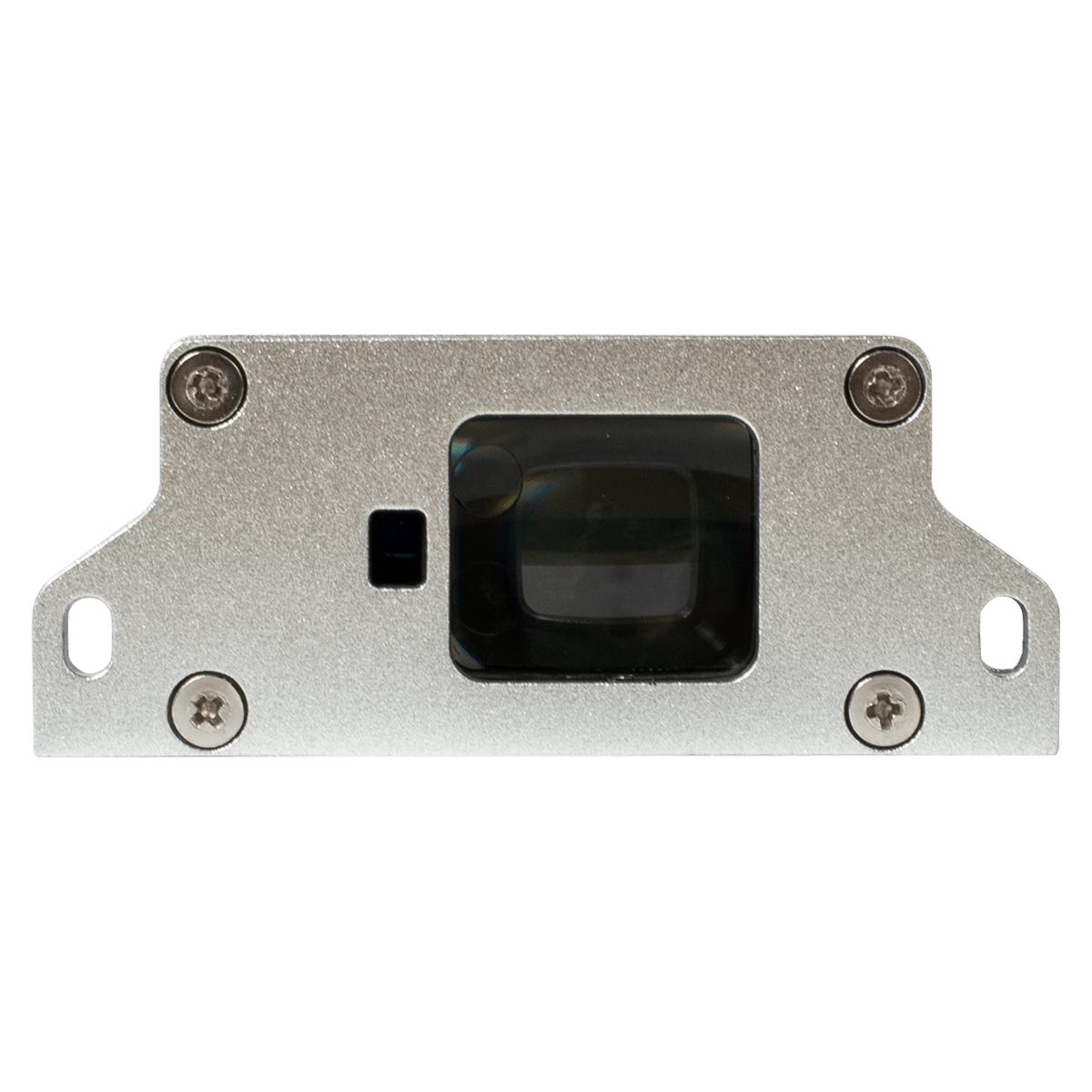

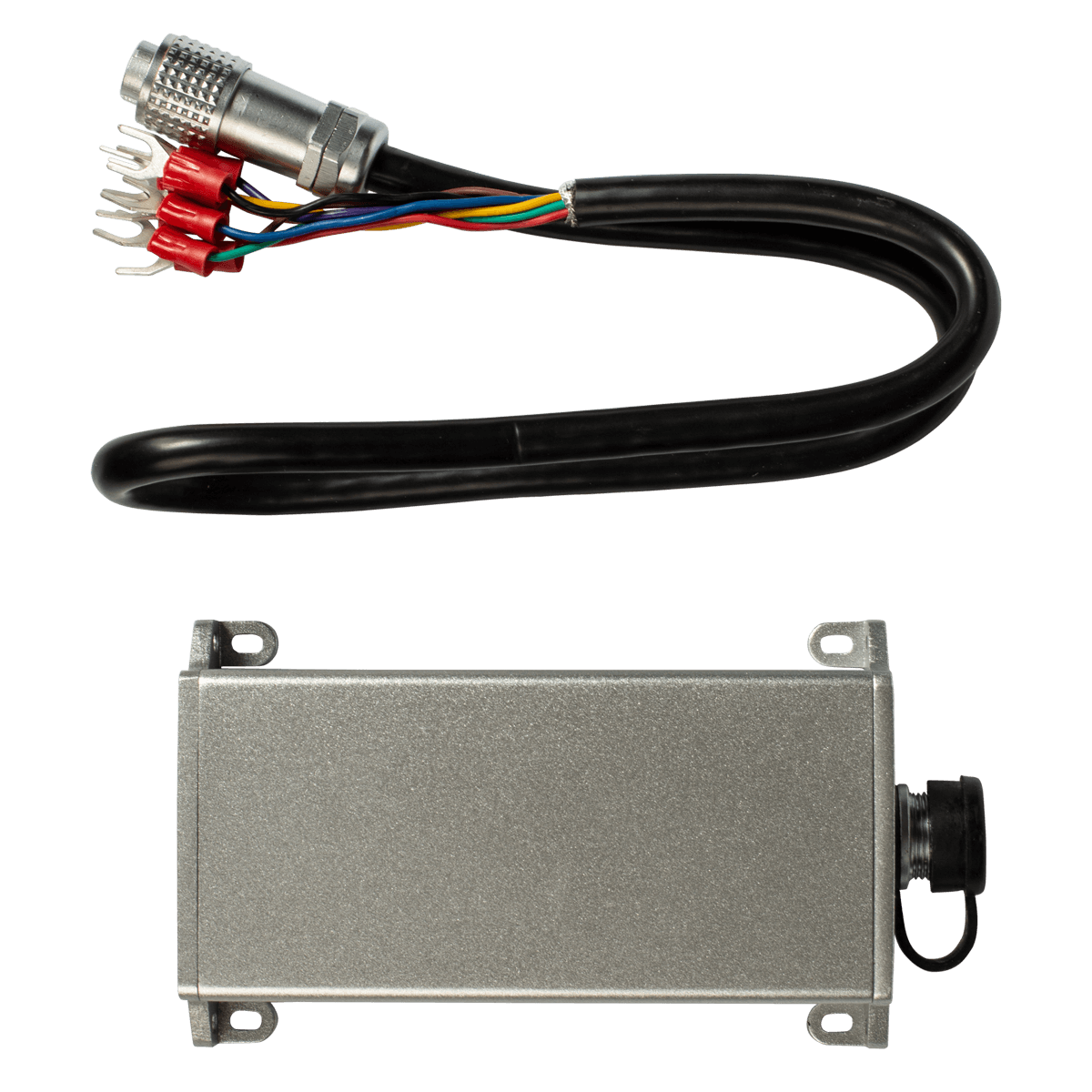

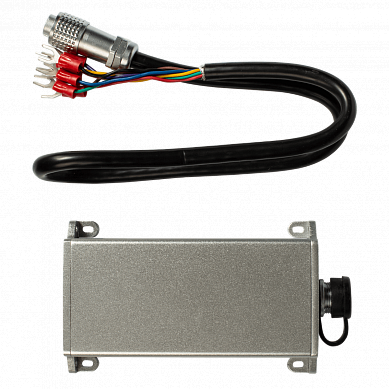

Представляя собой высокозащищенный измеритель промышленного класса, лазерный дальномер RGK DP100B снабжен прочным корпусом прямоугольной формы, который изготовлен из алюминиевого сплава и соответствует категории пыле-влагоустойчивости IP67. Для монтажа измерителя в точке установки предусмотрены крепежные отверстия в трех плоскостях – в проушинах на задней, боковой и передней гранях. Встроенный растровый дисплей позволяет считывать показания в процессе проведения измерений, а также используется в ходе автономной настройки устройства с задействованием кнопок управления сбоку от экрана. Для подключения внешних устройств и обеспечения питания датчика служит 10-контактный штепсельный разъем с винтовой фиксацией. Соединительный кабель включен в комплект поставки.
Диапазон измерения0,2 м–100 м
Вольтовый/токовый выходнастраиваемый, 0-5 В/0-10 В/4-20мА/0-20мА/0-24мА
Погрешность выходного напряжения0,2%+0,5 мВ
Погрешность выходного тока0,2%+0,005 мА
Частота измерений1 Гц–20 Гц
Класс лазеракласс II, 639±15 нм, <1 мВт
Разрешение измерения1 мм
Погрешность измерения±(2 мм + d * 0,01 %)
Тип лазеракрасный лазер
Дисплейрастровый, 128x64 пикселей
Время отключения подсветки180 сек
Способ управленияизмерение до отключения, непрерывное измерение
Порт RS485есть
Порт RS232есть
Релейный выход1 контур (не должен превышать DC 36 В, 0,5 А)
Источник электропитания15–26 В пост. тока
Потребление электроэнергии<3,0 Вт
Степень защитыIP67
Материал корпусалитой, алюминиевый
Рабочая температура-10 °C — +50 °C
Температура и влажность хранения-20 °C — +60 °С, 20% – 85% отн. вл.
Защита от перегреваизмерение прекращается, если корпус нагревается до температуры выше 70°C и возобновляется, если корпус остывает до температуры ниже 70°C.
Размеры123 x 60 x 30,7 мм
